Поворот отвода в процессе трассировки

1. В области чертежа выберите трубу с открытым патрубком.
2. На конце трубы щелкните ручку продолжения.
3. В командной строке введите r (rollelbow - поворотный отвод).
4. В области чертежа щелчком укажите угол отвода (например, 30).
5. Если в привязке угла компаса не задано увеличение желаемого угла поворота, выполните следующие действия.
   • На ленте щелкните вкладку "Главная" панель "Компас" "Увеличения привязки".
   • В списке "Увеличения привязки" щелкните увеличение привязки (например, 15).

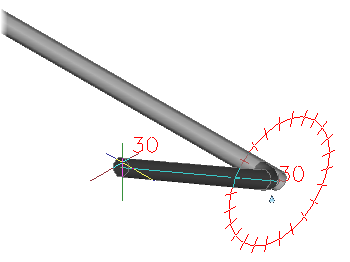

6. В области чертежа щелчком укажите угол поворота (например, 30).

7. Нажмите клавишу ENTER для завершения трассировки трубы.
