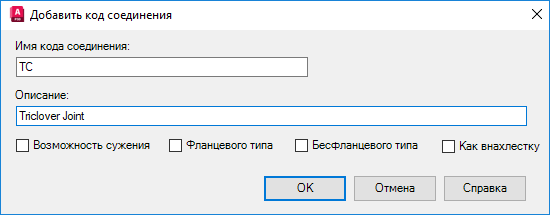

Используется для добавления кодов концевых соединений.
Кодами соединений можно управлять с помощью диалогового окна «Управление кодами соединений».
- Имя кода соединения
- Имена добавляемых кодов концевых соединений. Имя не должно содержать цифры или пробелы.
- Описание
- Позволяет задать описание кода концевого соединения.
- Возможность сужения
- Поддержка режима сужения (суженныйОтвод). Можно указать угол со значением меньше угла компонента (например, "отвод"), к которому выполняется подключение.
- Фланцевого типа
- Указание на то, что предполагается использовать комплект болтов.
- Бесфланцевого типа
- Указание, что для сборки соединения будет использоваться комплект из одного болта.
- Как внахлестку
- Указание того, что ожидается обрезанный конец.
Прим.:
Коды соединений хранятся в папке установки AutoCAD Plant 3D toolset, а не в проекте.
