Задание начальной точки изометрического чертежа в 3D-модели

Если начальная точка не указывается, то начало линии определяется произвольным образом. Чтобы указать начальную точку, можно разместить ее в 3D-модели.

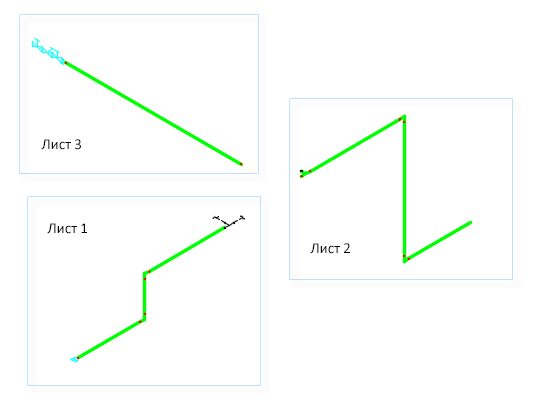

Например, предположим, что клапанная сборка должна отображаться на листе 1, а отображается на листе 3.

1. На ленте выберите вкладку ISOпанель "Аннотации ISO""Начальная точка".
2. Укажите точку рядом с началом линии. Начальная точка отображается в 3D-модели.

3. В области рисования щелкните точку вставки на осевой линии трубы или соединительного элемента. Например, можно выполнить узловую привязку к порту клапана.

   Если маркер перекрыт другими элементами, перейдите к виду каркаса.

4.

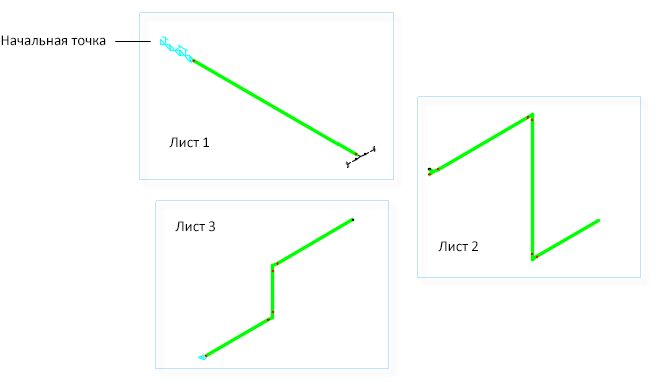

   Теперь при создании новых изометрических чертежей клапанная сборка будет отображаться на листе 1.

Прим.: Начальную точку изометрического чертежа можно сохранить в 3D-модели одновременно с точками разделения. Размещать начальную точку вручную требуется только в том случае, если начальная точка по умолчанию указана некорректно.
