Начало трассировки трубы от штуцера оборудования

1. Если на ленте на задан миникаталог или номер линии трубы, выполните следующие действия.
   • На ленте щелкните вкладку "Главная" панель "Вставка элементов" раскрывающийся список "Выбор миникаталога".
   • В раскрывающемся списке выберите миникаталог трубы (например, CS300).
   • В раскрывающемся списке "Выбор номера линии" выберите номер линии (например, 101 или "Не назначено").

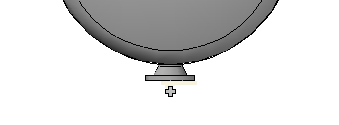

2. В области чертежа выберите объект оборудования со штуцером.

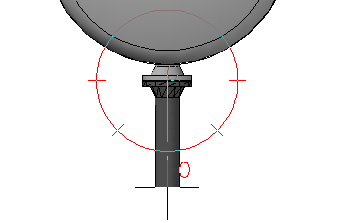

3. Щелкните ручку продолжения.

4. В области чертежа щелчком задайте следующую точку трубы.
5. Нажмите клавишу ENTER для завершения трассировки трубы.
