Трассировка трубопровода

Выполните трассировку трубопровода.

Настройка режима объектной привязки к узлу при трассировке трубы

1. Щелкните правой кнопкой мыши "Объектная привязка" в строке состояния.
2. В контекстном меню выберите "Параметры".
3. Установите флажок "Узел".


   Если в чертеже щелчком задать точку рядом с концом трубы или штуцером оборудования, сформируется привязка к центру патрубка.

4. Нажмите кнопку "ОК".

Продолжение линии трубопровода

1. В области чертежа выберите трубу с открытым патрубком.

2. Щелкните ручку продолжения на конце выбранной трубы.

3. В области чертежа щелчком задайте следующую точку трубы.
4. Нажмите клавишу ENTER для завершения трассировки трубы.

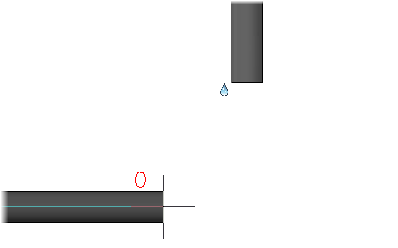

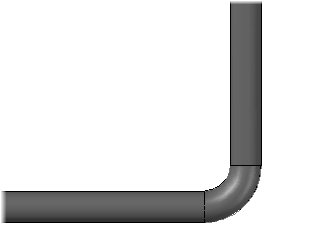

Завершение трассы на открытом патрубке

1. Данная процедура начинается с трассировки трубы.

   Если курсор не находится в окне запроса "Следующая точка", выполните следующие действия.

   • На ленте щелкните вкладку "Главная" панель "Вставка элементов" "Трасса трубы".
   • В области чертежа щелчком задайте начальную точку.

2. Удерживая нажатой клавишу SHIFT, щелкните правой кнопкой мыши в области чертежа, затем выберите "Узел".

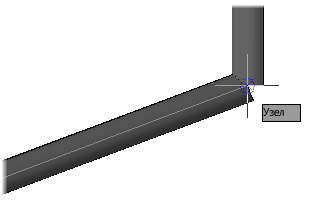

3. Проведите курсором над открытым патрубком. Щелкните объектную привязку "Узел".


   Если траекторию до открытого патрубка определить не удастся, продолжение процедуры будет невозможно. С помощью точного размещения можно выровнять трассу трубы относительно патрубка (например, трассировать трубу на соответствующем уровне) и заново начать данную процедуру.

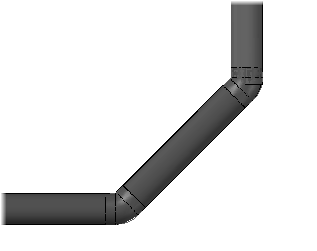

4. В случае наличия нескольких решений выполните следующие действия.
   • В командной строке введите n (next - далее).

   • Продолжайте нажимать клавишу ENTER, пока не отобразится необходимое решение.
   • В командной строке введите a (accept - принять).


Изменение уровня при трассировке

1. Данная процедура начинается с трассировки трубы.

   Если курсор не находится в окне запроса "Следующая точка", выполните следующие действия.

   • На ленте щелкните вкладку "Главная" панель "Вставка элементов" "Трасса трубы".
   • В чертеже щелкните начальную точку.

2. На ленте на панели "Уровень и линия трассировки" щелкните стрелку вниз, чтобы развернуть панель.

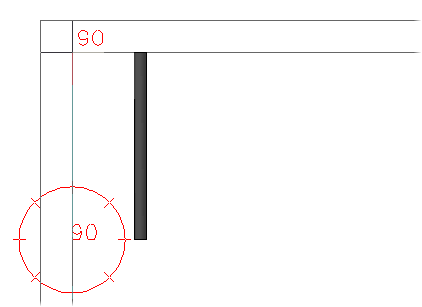

3. В поле "Уровень" укажите уровень (например, 36).
4. В чертеже щелчком задайте точку нового уровня.
5. Продолжайте щелчками задавать дополнительные точки трубы.
6. Нажмите клавишу ENTER для завершения трассировки трубы.

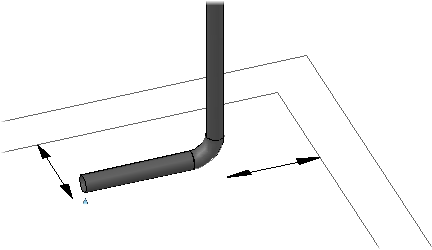

Трассировка с выравниванием со смещением

1. На ленте щелкните вкладку "Главная" "Уровень и линия трассировки" "По центру" (текущее выравнивание).
2. Выберите выравнивание в раскрывающемся списке (например, "Слева внизу").
3. На ленте в поле "Горизонтальное смещение" введите горизонтальное смещение (например, 24).

   Чтобы задать смещение в противоположном направлении, можно указать отрицательное число.

4. На ленте щелкните панель "Вставка элементов" "Трасса трубы".
5. В чертеже щелчком задайте начальную точку, выровненную относительно другого объекта (например, на стене).
6. В чертеже щелчком задайте следующую точку трубы (например, в углу стены).

7. В командной строке введите p (plane - плоскость). В чертеже щелчком задайте следующую точку трубы.
