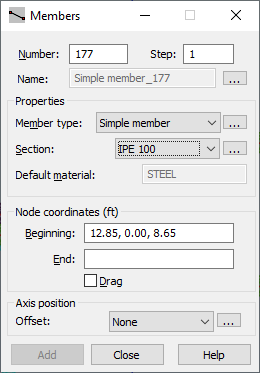

Диалоговое окно «Стержни», которое используется для определения стержневых элементов конструкции, можно открыть следующими способами.
- Выберите меню «Геометрия» > «Стержни».
- Щелкните значок
.
- Откроется компоновка «Стержни» (компоновки можно выбирать в списке на стандартной панели инструментов).
Метод определения стержня зависит от вида курсора. В зависимости от типа курсора опции диалогового окна позволяют осуществлять следующие действия:
- перемещением курсора к типу сетки (щелчок = сетка) определяются точки координатной сетки;
- перемещением курсора к уже существующим точкам и узлам конструкции (щелчок = узел) определяется номер точки или узла;
- перемещением курсора к уже существующей линии (щелчок = линия) определяется номер линии.
Кроме того, можно определить следующие свойства стержня.
- Тип элемента
- Поперечное сечение стержня
Для выбранного стержня также отображается материал по умолчанию.
В поле «Имя» указано имя, которое соответствует синтаксису, выбранному в диалоговом окне Имена стержней/объектов. По умолчанию имя стержня определяется с помощью переменных %t_%n и %t_%s, где:
%t — имя типа стержня;
%n – имя объекта;
%s – имя сечения.
При нажатии кнопки
откроется диалоговое окно «Имена стержней/объектов», в котором можно задать новый синтаксис имен.
рядом с полями «Тип элемента» и «Сечение», можно задать новый тип или новое сечение стержня. Они добавляются в соответствующие списки активных типов стержней и сечений.
Положение оси позволяет выбрать смещение, то есть отклонение центра поперечного сечения относительно оси стержня. Если после назначения смещения стержню изменить сечение, смещение останется неизменным.
Можно задать смещения верхней и нижней полок. Например, при выборе верхней полки ось стержня смещается к центру верхней кромки сечения независимо от типа поперечного сечения, заданного для стержня. Нажав на кнопку открываем диалоговое окно Новое смещение (где можно определить новый тип смещения) для добавления к списку активных типов сечений.
Определить стержневой элемент можно одним из следующих способов.
- В диалоговом окне введите номер стержня и координаты его начальной и конечной точек или выберите свойства стержня и нажмите кнопку «Добавить».
- В диалоговом окне щелкните «Начало» и переместите курсор на графический экран. Нажмите начальную точку стержневого элемента, а затем его конечную точку.
- использовать метод, объединяющий два предыдущих: комбинацию текстового и графического методов.
