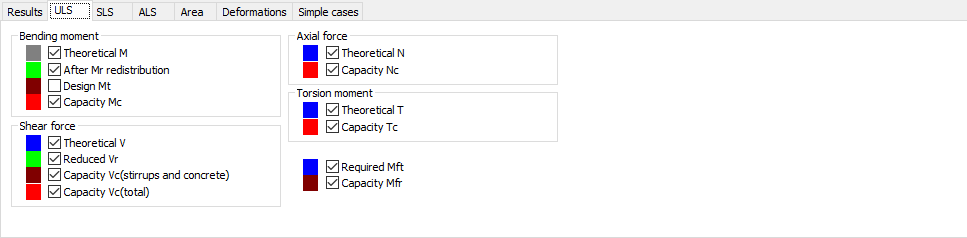

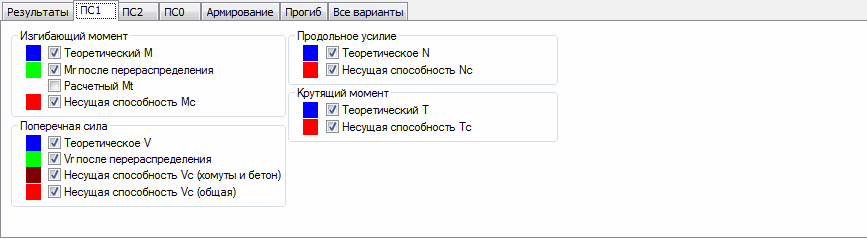

Как только в диалоговом окне Графики, вызванном из меню Результаты, выбрана одна вкладка "Силы ПС1", "Силы ПС2" или "Силы ПСО", на экране появляется следующее диалоговое окно.
На каждой из вкладок данного диалогового окна можно выбрать следующие значения для представления:
в поле Изгибающий момент;
- теоретический M;
- Mr после перераспределения (если никакое перераспределение момента не произошло, Mr равен M);
- рассчитанное значение Mt (рассмотрение воздействия поперечной силы на напряженные волокна балки. Впоследствии Mr сдвинут на 0,8h в направлении нежелательного действия момента w — см. нормы BAEL 91 4.1,5.);
- несущая способность Mc (график, который включает фактический выбор и размещение продольной арматуры в балке).
В поле Перерезающая сила
- Теоретическое V
- сила после перераспределения - Vr (сила, возникающая из-за удаления нагрузок в окрестности опоры на участке размером меньшем, чем h/2, и уменьшение нагрузок на коэффициент 2a/3h на сегменте от 0,5h до 1,5h от опоры;
Прим.: уменьшение силы Vr в соответствии с требованиями норм BAEL выполняется только для ПС1 и ПСО;
- несущая способность Vc (график, которая принимает во внимание реальный выбор и распределение продольной арматуры в балке).
В поле Продольное усилие
- теоретическая N
- несущая способность Nc - диалоговое окно для представления осевой силы в балке (в настоящее время в процессе расчета балки не рассматривается);
Также могут быть представлены результаты крутящего и изгибающего момента для поясов.
Результаты расчета напряжения и деформации, доступные на вкладке "ПС2".
Чтобы выбрать вид результатов в такой же числовой форме, как в таблице на вкладке "Результаты", и в графической форме в виде графиков, используются три вкладки, имеющие отношение к силам.
Прим.: Каждое изменение установок на вышеупомянутых вкладках должно быть подтверждено нажатием кнопки "Применить".
Прим.: Цвет, который будет использоваться в графике, показан около каждого из представленных значений.
