Параметры сейсмического расчета (канадские нормы NBC 2010 — статические)

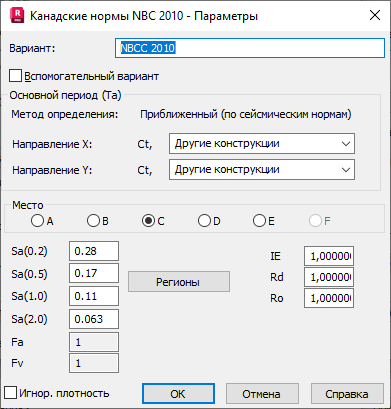

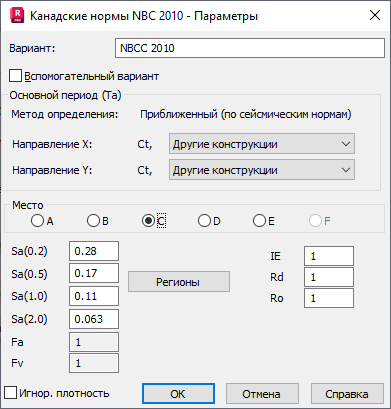

Параметры упрощенного сейсмического расчета по методу эквивалентной боковой силы зависят от сейсмических норм и метода определения значений основных периодов в диалоговом окне Сейсмический расчет.

В каждом направлении независимо друг от друга можно определить следующие типы конструкции:

• жесткие рамы;
• соединенные стены;
• другие рамы (другие рамы с сопротивлением);
• другие конструкции (другие системы);
• ж/б рамы (бетонные рамы с сопротивлением);
• стальные рамы (стальные рамы с сопротивлением);
• системы «Стена — рама»;
• стены.

Приближенный метод

Основной период (T_a) зависит от типа конструкции и приведенной высоты (h_n). Он рассчитывается согласно пункту 4.1.8.11.3.

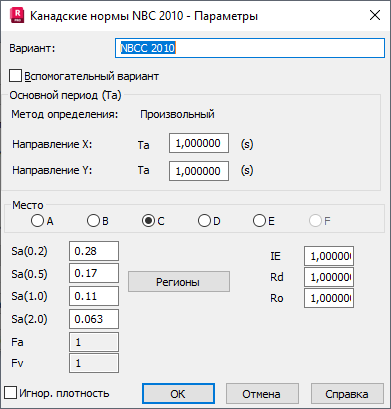

Произвольный метод

Ограничения к пользовательским значениям не применяются.

Точный метод

При использовании точного метода ожидается, что основной период (T_a) будет следовать из результатов модального расчета, но фактически он проверяется на соответствие предельным значениям, указанным в нормах проектирования в пункте 4.1.8.11.3.(d). Пределы основного периода (T_a) зависят от типа конструкции и от результатов, полученных по приблизительным формулам.

Параметры норм

Параметры норм для сейсмического расчета в соответствии с NBC 2010 определяются следующим образом:

• Классификация местностей для грунта (A, B, C, D, E, F) соответствует таблице 4.1.8.4.А.

• Коэффициенты (Sa(0,2), Sa(0,5), Sa(1,0), Sa(2,0), Fa и Fv) зависят от выбранной области и соответствуют таблице C-2.

  Отображаемые значения коэффициентов зависят от выбранных области и местности. Эти значения можно изменить вручную или путем нажатия кнопки «Область» для изменения области и местности.

• Коэффициенты:

  • IE (коэффициент надежности по уровню ответственности) соответствует таблице 4.1.8.5.

  • Параметры Rd (связанный с пластичностью коэффициент эквивалентной боковой силы в основании конструкции) и Ro (связанный с избыточным сопротивлением коэффициент эквивалентной боковой силы в основании конструкции) соответствуют данным в таблице 4.1.8.9.

Во всех случаях, если следующее условие (4.1.8.7.1.(a)) не выполняется, боковая сейсмическая сила равна нулю:

I_EF_aS_a(0,2) < 0,35.

Основная поперечная сила (V)

Основная поперечная сила (V) рассчитывается по следующей формуле:

V = S(T_a) * M_v * I_e * W / (R_d * R_o)

где:

• W — сейсмическая нагрузка конструкции [N].
• M_v зависит от T_a и показателя S_a(0,2) / S_a(2,0), а также типа системы сопротивления боковой нагрузке (в соответствии с таблицей 4.1.8.11).
• S(Ta) линейно интерполируется между значениями, рассчитываемыми по приведенным ниже формулам:
  • S(T) = F_a * S_a(0,2) для T <= 0,2 с
  • S(T) = мин(F_v * S_a(0,5), F_a * S_a(0,2)) для T = 0,5 с
  • S(T) = F_v * S_a(1,0) для T = 1,0 с
  • S(T) = F_v * S_a(2,0) для T = 2,0 с
  • S(T) = F_v * S_a(2,0) для T >= 4,0 с

Значения F_a и F_v приведены в таблицах 4.1.8.4 B и C.

Игнорировать плотность

Исключается плотность элемента конструкции (ρ = 0) при расчете эффективной сейсмической нагрузки, применяемой к этажам модели конструкции во время расчета.
