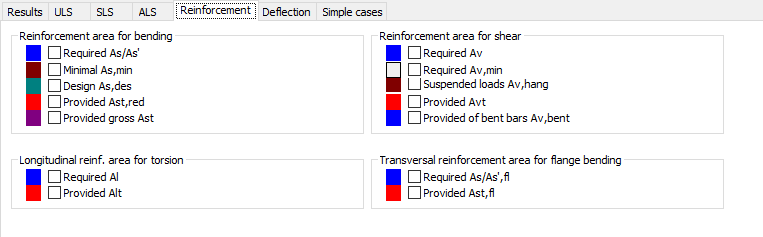

Как только в диалоговом окне Диаграммы выбрана вкладка "Армирование", на экране появится окно, показанное ниже.
В этом диалоговом окне могут быть выбраны для представления перечисленные ниже значения.
На вкладке "Площади арматуры при изгибе"
- Теоретическая (требуемая) площадь арматуры при изгибе Abt
- Фактическая Abr (следующая из фактического распределения продольного армирования).
На вкладке "Площадь арматуры при поперечной силе".
- Теоретическая (требуемая) Ast
- Фактическая (обеспеченная) Asr (следующая из фактического распределения армирования).
Дополнительно могут быть представлены площади продольной арматуры при кручении и поперечной арматуры при изгибе полки.
Прим.: Цвет изображения на диаграмме показывается около каждого из упомянутых значений.
