Шаблон армирования: вкладка "Общее" (ж/б стена)

На вкладке "Общее" можно определить общие параметры, касающиеся арматуры железобетонной стены.

Доступ

Выберите раздел Проектирование ж/б конструкций Фактическое армирование и создайте новый ж/б элемент или откройте имеющийся.

• Нажмите РасчетШаблон армирования.
• Нажмите ("Шаблон армирования").

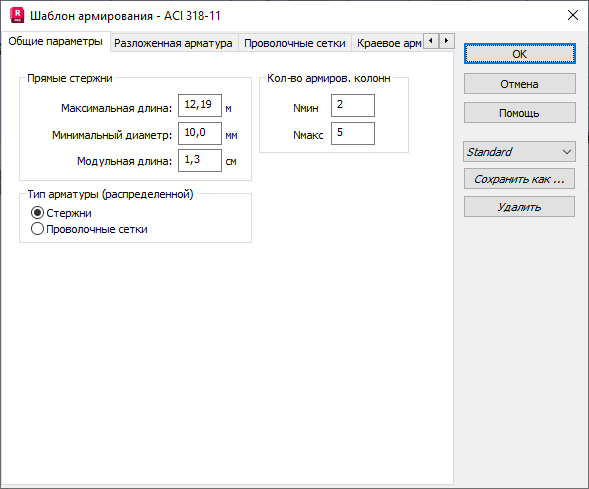

Элементы диалогового окна

Прим.: Содержимое диалогового окна зависит от выбранной нормы проектирования ж/б элементов для создания стены, и некоторые параметры могут быть недоступны.

Прямые стержни

Определение максимальной длины прямых стержней для армирования. Необходимо задать изначальный диаметр.

Модуль длины

Устанавливает значение (модуль), по которому будет округляться длина стержня в большую или меньшую сторону. Например, если программа применяет стержень 5,36 м длиной при первом подсчете, то после назначения величины 0,10 м длина стержня будет равняться 5,40 м.

Тип арматуры (распределенной)

Определение типа распределенной арматуры.

• Стержни
• Проволочная сетка

Количество рядов арматуры

Определение минимального и максимального числа рядов арматуры.

Противоусадочная арматура

Генерируется в форме горизонтальных и вертикальных стержней, равномерно распределенных в стене.

• Армирование создается всегда.
• Армирование создается только для внешних стен.
• Армирование никогда не генерируется.

Противоусадочная арматура должна соответствовать следующим требованиям:

• вертикально: 0,6 * 400 / fe (см^2/м);
• горизонтально: 1,2 * 400 / fe (см^2/м).

С помощью команды Сохранить как можно повторно использовать набор параметров шаблона армирования. Этот набор сохраняется в текущем пользовательском каталоге. Можно повторно использовать этот набор для другого элемента в диалоговом окне "Шаблон армирования" или назначить его выбранному элементу (или выбранным элементам одного типа) с помощью Инспектора ж/б компонентов.

С помощью команды Удалить можно удалить выбранный набор параметров шаблона армирования.
