Содержание таблицы нагрузок

В таблице нагрузок на проектируемую конструкцию содержатся следующие данные.

• Вариант — номер варианта нагружения
• Тип нагрузки — тип нагрузки
• Список — число узлов, стержней или плит, к которым прикладывается нагрузка

Содержимое остальных колонок зависит от выбранного типа нагрузки. Ниже обсуждаются отдельные типы нагрузок и связанные с ними величины.

В таблице нагрузки/вариантов нагружения можно изменять нумерацию вариантов. Выберите столбец «Вариант» в таблице нагрузки, щелкните правой кнопкой мыши и в контекстном меню выберите пункт «Специальное заполнение».

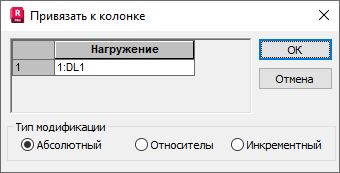

Опции, находящиеся в этом диалоговом окне, позволяют изменять номера вариантов нагружения (при выборе более одного варианта):

• Абсолютный — изменение номера нагружения; если выбираются несколько вариантов нагружений, то пронумеровывается весь блок подсвеченных записей, начиная с введенного номера, а каждый последующий номер варианта увеличивается на 1;
• Относительный — к текущему номеру добавляется введенная величина;
• Инкрементный — к текущему номеру добавляется введенная величина с определенным шагом.

Например, доступные варианты нагружения имеют номера 1, 3, 5, 6, 7. Необходимо изменить номера вариантов 5, 6, 7 на 2, 3, 4. Для этого выберите записи 5, 6 и 7 в столбце «Вариант». Щелкните правой кнопкой мыши и выберите «Специальное заполнение». Выберите тип изменения (абсолютное) и введите 2. Номера вариантов 5, 6 и 7 изменятся на 2, 3 и 4. Варианту 3 будет назначен первый свободный номер вне блока.

См. также:

Легенда нагрузок на конструкцию

Определение нагрузок на вкладке «Редактирования текста»

Стержневые конструкции

Узловое усилие	FX, FY, FZ — сосредоточенные силы, действующие в направлениях X, Y и Z соответственно (задаются в общей системе координат). CX, CY, CZ — моменты в узлах по осям X, Y и Z (задаются в общей системе координат). AL, BE, GA — углы, определяющие направления приложения сил и перемещения в осях общей системы координат.
Равномерно распределенная нагрузка	px, py, pz — величины равномерной нагрузки, действующей в направлениях X, Y и Z соответственно (задаются в общей системе координат). AL, BE, GA — углы, определяющие направления приложения сил и перемещения в осях общей системы координат.
Трапецеидальная нагрузка	x1, x2 — координаты на стержне начальной и конечной точек приложения трапецеидальной нагрузки. Координаты могут быть заданы в виде относительных или абсолютных значений. px1, px2 — величины нагрузки в направлении оси X в начальной (1) и конечной (2) точках соответственно (задаются в общей системе координат). py1, py2 — величины нагрузки в направлении оси Y в начальной (1) и конечной (2) точках соответственно (задаются в общей системе координат). pz1, pz2 — величины нагрузки в направлении оси Z в начальной (1) и конечной (2) точках соответственно (задаются в общей системе координат) AL, BE, GA — углы, определяющие направления приложения сил и перемещения в осях общей системы координат.
Усилие в стержне	FX, FY, FZ — сосредоточенные силы, действующие в направлениях X, Y и Z соответственно (задаются в общей системе координат). CX, CY, CZ — моменты в узлах по осям X, Y и Z (задаются в общей системе координат). X — координата точки по длине стержня, к которой прилагается трапецеидальная нагрузка. Координата может быть задана в виде относительного или абсолютного значения. AL, BE, GA — углы, определяющие направления приложения сил и перемещения в осях общей системы координат.
Температура	TX (или T) — однородное нагревание или охлаждение всего элемента. TY, TZ — разница температур между крайними волокнами поперечного сечения элемента (в направлении осей Y или Z общей системы координат соответственно).
Наложенные перемещения	UX, UY, UZ, RX, RY, RZ — перемещения и вращения, заданные в направлениях осей X, Y и Z. Этот параметр доступен только для опорных узлов в предполагаемом направлении опоры. AL, BE, GA — углы, определяющие направления приложения сил и перемещения в осях общей системы координат.
Дилатация	DL — укорочение или удлинение. Положительные числа означают удлинение, отрицательные — укорочение. Относительный — способ задания величины d. Значение величины задается по отношению к длине стержня. В остальных случаях значение параметра d задается в текущих единицах измерения длины.
Распределенный момент	MX, MY, MZ — нагрузка с непрерывно распределенными моментами, приложенными в направлении осей X, Y и Z.

Конструкции плиты и оболочки

Температурная нагрузка 3p	TX1, TX2, TX3 — значения температуры (постоянной или переменной ) в точках 1, 2 или 3. TZ1, TZ2, TZ3 — величины градиентов в направлении, перпендикулярном поверхности элемента (вдоль толщины элемента) в точках 1, 2 или 3. NX1, NX2, NX3, NY1, NY2, NY3, NZ1, NZ2, NZ3 — координаты точек, в которых заданы значения температуры или градиента температуры.
Линейная нагрузка 2p	px1, px2, py1, py2, pz1, pz2 — значения равномерной нагрузки p в направлении осей X, Y и Z общей или местной системы координат в начальной и конечной точках ее приложения. mx1, mx2, my1, my2, mz1, mz2 — значения момента по осям X, Y и Z общей или местной системы координат в начальной и конечной точках приложения нагрузки. nx1, nx2, ny1, ny2, nz1, nz2 — координаты начальной (1) и конечной (2) точек приложения линейной нагрузки. GA — угол, задающий направление воздействия сил относительно осей общей системы координат.
Плоскостная нагрузка	px1, px2, px3, py1, py2, py3, pz1, pz2, pz3 — величины нагрузки p в направлении осей X, Y и Z в общей системе координат соответственно, определенные в точках 1, 2 и 3. nx1, nx2, nx3, ny1, ny2, ny3, nz1, nz2, nz3 — координаты в точках, где были определены величины нагрузки p.
Гидростатическое давление	P — постоянная составляющая давления. phydr = p + wu*(z - h), где wu — вес на единицу. h — координата (уровень) поверхности жидкости.
Равномерно распределенная нагрузка	px, py, pz — величины равномерной нагрузки, действующей в направлениях X, Y и Z соответственно (задаются в общей системе координат).
Сила в точке	FX, FY, FZ — сосредоточенные силы, действующие в направлениях X, Y и Z соответственно (задаются в общей системе координат). CX, CY, CZ — моменты в узлах по осям X, Y и Z (задаются в общей системе координат). AL, BE, GA — углы, определяющие направления приложения сил и перемещения в осях общей системы координат. X, Y, Z — координаты точки приложения сосредоточенной силы.

Каждая запись нагрузки содержит поле MEMO, в которое может быть помещено дополнительное приложенная к балке, начинающейся в конструкции крыши. описание данной нагрузки:

См. также:

Комментарии по автоматическому добавлению нагрузки от собственного веса на всю конструкцию
