Шаблон армирования: вкладка "Продольные стержни" (ж/б колонна)

Вкладка "Продольные стержни" позволяет задать параметры продольной арматуры железобетонной колонны.

Доступ

Выберите раздел Проектирование ж/б конструкций Фактическое армирование и создайте новый ж/б элемент или откройте имеющийся.

• Нажмите РасчетШаблон армирования.
• Нажмите ("Шаблон армирования").

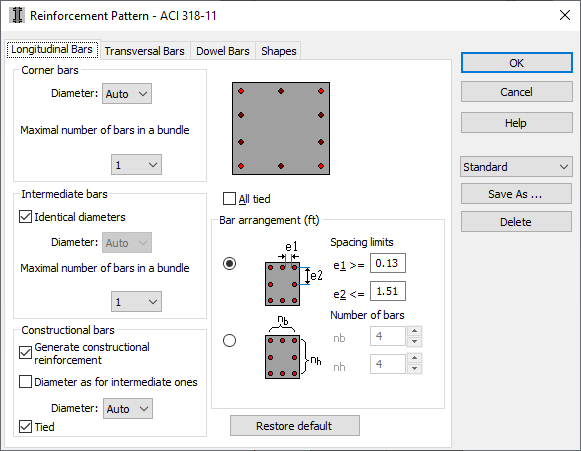

Элементы диалогового окна

Угловые арматурные стержни

Укажите диаметр стержней в углах и максимальное количество стержней в наборе.

Прим.: Для колонн, имеющих непрямоугольное сечение (круглое, двутавровое и т. д.) параметры, находящиеся в поле "Угловые стержни" относятся ко всем стержням в поперечном сечении.

Промежуточные стержни

Этот параметр относится к стержням, расположенным вдоль сторон колонн, имеющих прямоугольное поперечное сечение. Для промежуточных стержней имеется несколько параметров, таких же, как и для угловых стержней, а еще дополнительно можно принять диаметр промежуточных стержней равным диаметру угловых.

Конструктивные стержни

Параметр Создать конструктивное армирование позволяет создавать конструктивные стержни (вместо главных) по сторонам поперечного сечения, если это требуется по условиям расстояния между стержнями. Следует напомнить, что такие стержни не учитываются при расчете несущей способности поперечного сечения.

Если выбран параметр Диаметр как для промежуточных, то диаметр конструктивных стержней равен диаметру промежуточных стержней.

Прим.: Требования норм, касающиеся минимального коэффициента армирования поперечного сечения, относятся только к основным стержням. Конструктивные стержни будут создаваться в том случае, если нет необходимости создавать основные стержни (т. е. стержни, предназначенные для того, чтобы нести нагрузку в поперечном сечении) на данной стороне, и одновременно по условиям расстояния между стержнями (или по другим условиям норм) необходимо вставлять стержни вдоль стороны колонны. Если эта опция выключена, то все стержни поперечного сечения учитываются при его расчете.

Размещение стержней

Укажите размещение стержней в поперечном сечении колонны, используя один из следующих способов:

• Предельное расстояние

  Определите максимальное и минимальное расстояния между продольными стержнями в поперечном сечении колонны.

  Программа использует рекомендуемый интервал и список доступных диаметров, чтобы найти наиболее оптимальный интервал и диаметр.

• Количество стержней

  Укажите количество продольных стержней в поперечном сечении колонны.

  Программа использует список доступных диаметров, чтобы определить оптимальные параметры.

Нажмите кнопку По умолчанию, чтобы вернуть стандартные значения размещения стержней.

С помощью команды Сохранить как можно повторно использовать набор параметров шаблона армирования. Этот набор сохраняется в текущем пользовательском каталоге. Можно повторно использовать этот набор для другого элемента в диалоговом окне "Шаблон армирования" или назначить его выбранному элементу (или выбранным элементам одного типа) с помощью Инспектора ж/б компонентов.

С помощью команды Удалить можно удалить выбранный набор параметров шаблона армирования.
