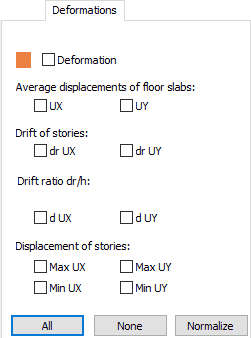

Если в диалоговом окне Эпюры для зданий выбрана вкладка «Деформация», окно принимает следующий вид:
Выбор параметра «Деформация» позволяет представлять деформацию конструкции в соответствии с приложенной нагрузкой.
Значения из следующих величин, могут быть отобраны в вышеупомянутом диалоге.
- Среднее значение смещения перекрытия (Ux, Uy); описание средней величины значения отображается в центре тяжести объект, принадлежащего к этажу перекрытие (F); значения вычисляются для определения дрейфа этажей.
Как и в расчете центра тяжести перекрытия этажа, среднее значение смещения центра тяжести перекрытия этажа имеет весовой коэффициент от веса объектов перекрытия. Например, кроме смещения в направлении X, UXF = SUM(i) (UXi * Wi) / SUM(i) Wi, где UXi представляет собой смещение Ux силы тяжести центра i-конечного элемента, Wi вес конечных элементов.
- Дрейф этажей (DR Ux, DR Uy); описание количественных характеристик отображается в центре тяжести перекрытия этажа (F).
Дрейф этажей рассчитывается как разность среднего значения смещения центра тяжести перекрытия этажа для последующих этажей.
- Коэффициент дрейфа (d UX, d UY); описание количественных характеристик отображается в центре тяжести перекрытия этажа (F).
Коэффициент дрейфа этажа d = DR /H, где H является высотой этажа.
- Смещение этажей (мин./макс. UX, мин./макс. UY); описание количественных характеристик, которые отображаются в узлах, где минимальное и максимальное значение определяется для каждого этажа.
Результаты смещения этажей также доступны в таблице «Результаты/Этажи».
Ниже расположены следующие кнопки:
- Все — выводятся эпюры всех величин;
- Нет – эпюра не показывается;
- Нормализовать — эпюры выбранных величин выводятся в масштабе, отрегулированном в соответствии с максимальным и минимальным значениями указанной величины.
См. также: Величины, вычисляемые для каждого этажа
