Параметры сейсмического расчета (нормы США: ASCE 7-16 или IBC 2012)

Параметры упрощенного сейсмического расчета по методу эквивалентной боковой силы зависят от сейсмических норм и метода определения значений основных периодов в диалоговом окне Сейсмический расчет.

Доступ

Выберите Инструменты Рабочие настройки Нормы проектирования.
Перейдите к разделу Нагрузки, а затем выберите ASCE 7-16 или IBC 2012 в меню Сейсмические нагрузки.
Выберите РасчетТипы расчета.
Откроется диалоговое окно «Типы расчета».
Нажмите Создать.
Откроется диалоговое окно «Описание нового нагружения».
Выберите Сейсмический (метод эквивалентной боковой силы), а затем нажмите кнопку ОК.
Откроется диалоговое окно «Сейсмический расчет».
Нажмите Параметры сейсмического расчета.

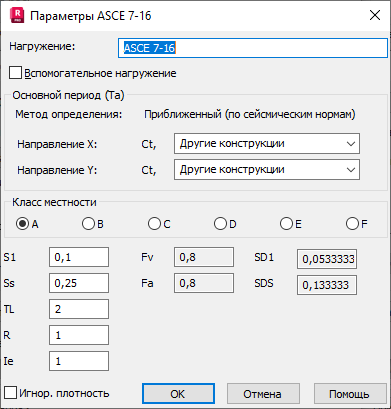

Откроется диалоговое окно «Параметры».

Элементы диалогового окна

Основной период (Ta)

Расчет основного периода (Ta) зависит от выбранного метода в диалоговом окне «Сейсмический расчет».

Приближенный метод
Основной период Та рассчитывается по формуле 4.6:

T_a = C_t * h_n ^x

где:

С_t — коэффициент периода сооружения в зависимости от типа используемой системы сопротивления сейсмической силе (из норм);

x = переменная формулы периода сооружения (из норм);

h — высота конструкции (м), которая определяется как разность между диапазоном конструкции и нулевым уровнем.
Произвольный
Определяется только Та в обоих направлениях.
Точный метод
По этому методу рассчитывается точное значение направлений Х и Y. Если в диалоговом окне Сейсмический расчет отключить параметр «Периоды с максимальным участием массы», то становится активна первая форма в направлении, где активно большее количество масс. Если этот параметр включен, будет активен один из режимов, больше всего подходящий по ограничениям и большинству значений массы. Максимальный период рассчитывается по формуле:

T_max = Cu * Ta,

где:

Cu — верхний предельный коэффициент (таблица 12.8-1);

T_a — приблизительный период.

Параметры норм

Чтобы выполнить сейсмический расчет в соответствии с правилами, приведенными в нормах, необходимо определить следующие параметры:

Класс местности
(A, B, C, D, E или F) определяется в зависимости от характеристик грунтов данной местности в соответствии с главой 20 ASCE 7.
Ускорение спектральной чувствительности
Как указано в разделе 1613.3.1 ASCE 7-10, показано на рисунках с 1613.3.1(1) по 1613.3.1(6), или в разделе 11.4.4 ASCE 7-16:
- S₁ — параметр ускорения для 1-секундного периода, определенный в соответствии с главой 22 ASCE 7.
- S_s — параметр ускорения для коротких периодов, определенный в соответствии с главой 22 ASCE 7.
T_L — длинный переходный период, указанный в соответствии с главой 22 ASCE 7.
R — коэффициент изменения чувствительности, как указано в таблицах 12.2-1 ASCE 7.
Ie — коэффициент надежности по уровню ответственности, как указано в разделе 11.5.1 ASCE 7.

Сдвиг основания

Основная поперечная сила рассчитывается по формуле из раздела 12.8 сейсмических норм ASCE 7-05.

Боковая сейсмическая сила, вызванная на любом уровне, определяется по формуле:

F_x = V * w_x * h^k _x / (Σ w_i * h^k_i) (формулы 12.8-11 и 12.8-12)

где:

w_x и w_i — вес перекрытия;

h — высота от базового уровня до соответствующего уровня этажа;

V — основная поперечная сила (это значение уже вычислено в Robot);

k — переменная, зависящая от значения периода:

Период	k
< 0,5 с	1
0,5−2,5 с	Линейная интерполяция
> 2,5 с	2

Игнорировать плотность

Исключается плотность элемента конструкции (ρ = 0) при расчете эффективной сейсмической нагрузки, применяемой к этажам модели конструкции во время расчета.
