Нажмите
или выберите «Результаты» > «Общий анализ — стержни», чтобы отобразить варианты выбранного параметра для всех стержней проектируемой конструкции.
Функция позволяет отобразить максимум и минимум выбранного итогового значения для всех стержней в одной диаграмме. Как только опция активизирована, пользователь может выбрать параметры для представления. После настройки параметров программа создает общую диаграмму для выбранных стержней.

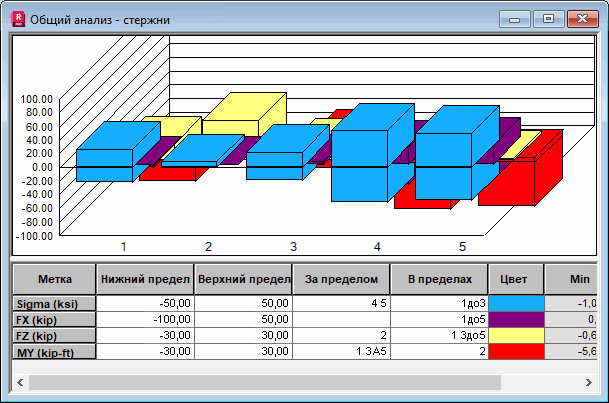

Общая диаграмма выбранных параметров для всех стержней представлена в верхней части диалогового окна. Этот график можно редактировать. Щелкните правой кнопкой мыши, чтобы настроить типы графиков для линий, колонн, стержней, 3D-колонн и 3D-стержней.
В нижней части диалогового окна имеется таблица, содержащая следующие данные:
- Столбец 1 – параметры, выбранные для представления (внутренние силы, напряжения, параметры проекта);
- Столбец 2 – значение верхнего предела. Эта величина определяет максимальное значение выбранного параметра и стержень, для которого превышено максимальное значение.
- Столбец 3 - значение нижнего предела. Эта величина определяет минимальное значение выбранного параметра и стержень, для которого превышено минимальное значение.
- Столбец 4 — список стержней, в которых превышены предельные значения выбранных параметров.
- Столбец 5 — список стержней, в которых значения выбранных параметров находятся в интервале, определяемом верхним и нижним предельными значениями.
- Столбец 6 – цвета, выбранные для представления параметров;
- Столбец 7 и 8 - соответственно, минимальное значение и максимальное значение представляемого параметра. Они определяются среди всех стержней конструкции.
Пользователь может выбрать параметры для представления в таблице и на диаграмме. Щелчок правой кнопкой мыши в поле диаграммы активизирует контекстное меню, содержащее опцию Колонки таблицы. В данном диалоговом окне можно выбрать параметры для представления в рамках общего анализа стержней конструкции. Данное диалоговое окно содержит следующие вкладки: "Силы", "Напряжения" и "Проект".
Значения верхнего и нижнего пределов каждого отдельного параметра можно задать двумя способами:
- в текстовой форме – введением значений верхнего и нижнего пределов параметра в соответствующие ячейки таблицы;
- графически – расположив курсор мыши в одной из ячеек таблицы (для верхнего или нижнего пределов параметра), нужно затем отметить на ней предельное значение параметра, при этом на графике появляется горизонтальная линия, которая и представляет требуемое предельное значение.
