Конфигурация

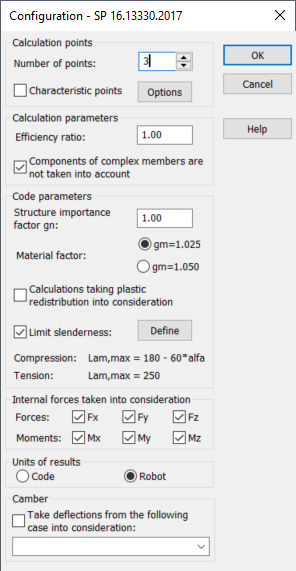

Это диалоговое окно позволяет определить параметры, применяемые при проверке стального элемента в соответствии с российскими нормами по стальным элементам.

Доступ

Прим.: Нормы СП 16.13330.2017 заменяют прежние версии норм СНиП II-23-81 и СП 16.13330.2011 для стальных конструкций. Таким образом, все ссылки на таблицы или разделы относятся к нормам СП 16.13330.2017, если не указано иное.

Элементы диалогового окна



Расчетные точки
Укажите число расчетных точек или характерных точек:
  • Введите число точек, которые равномерно распределяются по длине элемента.
  • Выберите характерные точки и нажмите кнопку "Параметры", чтобы открыть диалоговое окно Расчеты в характерных точках.
Параметры расчета
Коэффициент эффективности
Введите коэффициент эффективности, на который будет умножен предел текучести. Это приведет к увеличению или уменьшению значения предела текучести.
Компоненты составных элементов не учитываются
Выберите этот параметр, чтобы игнорировать компоненты сложных элементов во время расчетов.
Параметры норм.
Укажите такие параметры норм, как коэффициент надежности по ответственности за конструкцию gn, коэффициент материала gm и значения предельной гибкости.
Расчеты с учетом пластического перераспределения
Укажите, если при расчете необходимо учитывать пластическое перераспределение.
Предельная гибкость
Выберите этот параметр, чтобы проверить максимальную гибкость.
Нажмите Определить, чтобы определить допустимое значение гибкости элемента.
Учесть внутренние усилия
Выберите, какие усилия и моменты следует учитывать при расчетах.
Единицы результатов
Укажите, какие единицы требуется использовать для вашего проекта: единицы российских норм по стальным элементам или единицы, используемые в программе Robot.
Прогиб
Выберите Учесть прогибы в следующих нагружениях, а затем выберите вариант нагружения, для которого заданные смещения будут рассматриваться в качестве строительного прогиба конструкции.
