Шаблон армирования: вкладка "Арматурные выпуски" (ж/б колонна)

На вкладке "Арматурные выпуски" можно задать выпуски для верхней колонны.

Доступ

Выберите раздел Проектирование ж/б конструкций Фактическое армирование и создайте новый ж/б элемент или откройте имеющийся.

• Нажмите РасчетШаблон армирования.
• Нажмите ("Шаблон армирования").

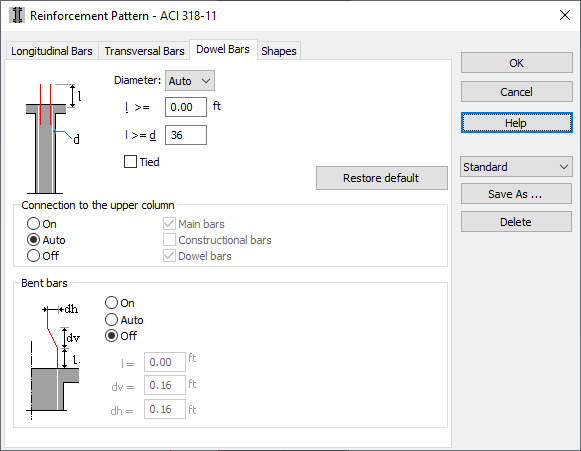

Элементы диалогового окна

Арматурные выпуски

Задание диаметра и общей длины расширения арматурного выпуска.

Параметр Связанные позволяет привязать арматурные выпуски друг к другу.

Соединение с верхней колонной

Доступны следующие опции:

• Вкл.: соединяющие стержни создаются всегда.
• Авто: стержни создаются только тогда, когда выше существует колонна с созданной арматурой (см. ниже описание процедуры автоматического создания арматурных выпусков).

• Выкл.: соединительная арматура не будет создаваться даже в том случае, когда существует верхняя колонна.

Дополнительно можно выбрать, какие стержни надо удлинить (главные, конструктивные) и решить, нужно ли использовать дополнительные арматурные выпуски.

Гнутые стержни

Если стержни создаются в соединении с верхней колонной, то дополнительно эти стержни можно изогнуть, используя следующие опции:

• Вкл.: основные стержни (а при необходимости и конструктивные) будут изогнуты. Размеры изогнутых стержней будут приняты такими, какими их задаст пользователь.
• Авто: изогнутая часть будет создана таким образом, чтобы арматура была соединена с арматурой верхней колонны (см. ниже описание процедуры автоматического создания арматурных выпусков).
• Выкл.: изогнутые стержни не используются.

Прим.: Стержни всегда изогнуты в направлении центра тяжести поперечного сечения колонны.

С помощью команды Сохранить как можно повторно использовать набор параметров шаблона армирования. Этот набор сохраняется в текущем пользовательском каталоге. Можно повторно использовать этот набор для другого элемента в диалоговом окне "Шаблон армирования" или назначить его выбранному элементу (или выбранным элементам одного типа) с помощью Инспектора ж/б компонентов.

С помощью команды Удалить можно удалить выбранный набор параметров шаблона армирования.
