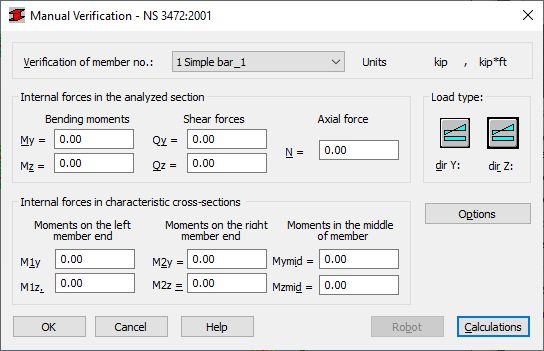

В диалоговом окне "Проверка вручную" используется проверка на соответствие значений усилий в стальных элементах, определенных пользователем, в соответствии с требованиями норм NS 3472:2001. Для открытия диалогового окна на экране необходимо выбрать: Проект > Расчет стальных элементов - Опции > Проверка На экране появляется диалоговое окно, представленное ниже.
Для запуска проверки стального элемента, основанной на заданных ранее значениях внутренних усилий, необходимо:
- ввести номер элемента в поле Проверка элемента № поле
- в поле Внутренние усилия в анализируемом сечении ввести значения соответствующих внутренних сил (доступные значения показаны в правом верхнем углу диалогового окна)
- ввести значения дополнительных внутренних сил, необходимых для вычислений по нормам в поле Внутренние силы в характерных точках поперечного сечения (при этом в правом верхнем углу диалогового окна будут показаны соответствующие единицы измерения)
- в поле Тип нагрузки выбрать тип нагрузки, применимый к проверяемому элементу в направлениях оси Y или оси Z; если нажата соответствующая иконка, на экране появляется диалоговое окно для задания типа нагрузки
- нажать на кнопку Опции для выбора Опций расчета
- нажать на кнопку Расчеты.
При нажатии на кнопку Расчет начинается проверка элемента и по окончании расчета на экране появляется диалоговое окно, содержащее результаты.
Прим.: При расчетах в диалоговом окне Проверка вручную полученные в диалоговом окне Определение элемента внутренние связи не будут учитываться и элемент будет рассматриваться без связей вдоль длины.
