По умолчанию в местах пересечения двух стен в Revit создаются соединения. Однако при необходимости можно отменить создание соединений для выбранной стены.
Например, если требуется оставить между стенами небольшие компенсационные зазоры, можно запретить создание соединений для любого из смежных торцов стен.
Две горизонтальные стены с зазором 9 мм
Команду "Отменить соединение" удобно использовать для исправления некорректно сформированных сложных соединений стен. Например, если добавление стены к сложному соединению привело к неудовлетворительным результатам, можно запретить соединения для добавленной стены и затем с помощью инструмента "Присоединить элементы геометрии" подчистить соединение между этой стеной и другими стенами.
Автоматическая подчистка соединений стен

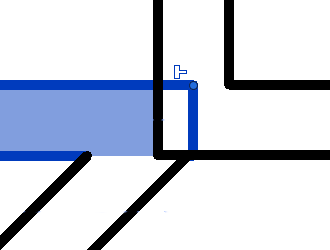

Выбранная стена с отмененным соединением
Геометрия стен после применения команды "Присоединить элементы геометрии"
Отмена примыкания для торца стены
- Выберите стену.
-
Щелкните
(Отменить соединение).
Теперь создать соединение этого торца стены с другой стеной невозможно.
Если требуется снова выполнить соединение, щелкните значок
(Разрешить соединение) рядом с концом стены.
