Используйте инструмент "Водосточный желоб" для добавления к крышам, подшивным доскам, линиям модели и лобовым доскам водосточных желобов.
- Выберите вкладку "Архитектура"
панель "Строительство"раскрывающийся список "Крыша"
("Крыша: желоб").
- Выделите горизонтальные кромки крыш, подшивных досок, лобовых досок или линий модели. Щелкните мышью для размещения водосточного желоба. Информация о допустимых опорных элементах отображается в строке состояния.
При последовательном выборе кромок Revit создает один непрерывный водосточный желоб.
- Выберите вкладку "Изменение | Разместить желоб"панель "Размещение"
("Начать водосточный желоб заново") для принятия текущего водосточного желоба и начала построения нового.
- Чтобы поместить заглушку на конце водосточного желоба, сначала необходимо вручную создать для элемента отдельное семейство заглушки. После создания семейства для заглушки водосточного желоба включите его в проект и разместите на конце водосточного желоба.
- Переместите указатель мыши на другую кромку и щелкните для размещения водосточного желоба.
- Для завершения действия команды щелкните на виде вне модели.

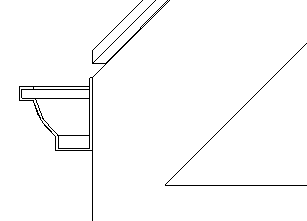

Водосточный желоб на виде в разрезе
