Создание топотела на основе грани формообразующего элемента

Можно создать топотело на любых невертикальных гранях формообразующего элемента с помощью инструмента «Топотело по граням».

Для одного и того же топотела нельзя выбирать грани различных формообразующих элементов.

Прим.: Топотела, созданные по граням, не обновляются автоматически при изменении граней формообразующих элементов.

Создание топотела на основе формообразующих элементов

1. Откройте вид, в котором отображается форма.
2. Выберите вкладку «Формы и генплан»панель «Модель по граням» (Топотело по граням).
3. В списке «Выбор типа» выберите тип топотела.
4. (Необязательно) На палитре свойств укажите уровень топотела.
5. (Необязательно) Для создания топотела на основе одной грани формообразующего элемента выберите вкладку «Изменить | Разместить топотело по граням»панель «Выбрать несколько» (Выбрать несколько), чтобы отключить этот параметр. (По умолчанию она включена.)
6. Наведите курсор на грань для ее выделения.
7. Щелкните мышью, чтобы выбрать грань.

   При снятии флажка «Выбрать несколько» топотело немедленно размещается на грани.

   Совет: Для топотела можно изменить местоположение указанной грани, задав новое значение свойства «Местоположение указанных граней» на палитре свойств.
8. Если флажок "Выбрать несколько" установлен, выберите несколько граней формообразующего элемента следующим образом.
   1. При щелчке на невыбранной грани она добавляется в набор выбранных граней. При щелчке на выбранной грани ее выбор отменяется.

      Если грань добавляется, рядом с курсором отображается знак "+", если удаляется — знак "-".

   2. Если требуется отменить выбор всех граней и начать процедуру выбора заново, щелкните вкладку «Изменить | Разместить топотело по граням»панель «Выбрать несколько» (Очистить выбор).
   3. Выбрав требуемые грани, щелкните вкладку «Изменение | Разместить топотело по граням»панель «Выбрать несколько»«Создать топотело».

   Советы

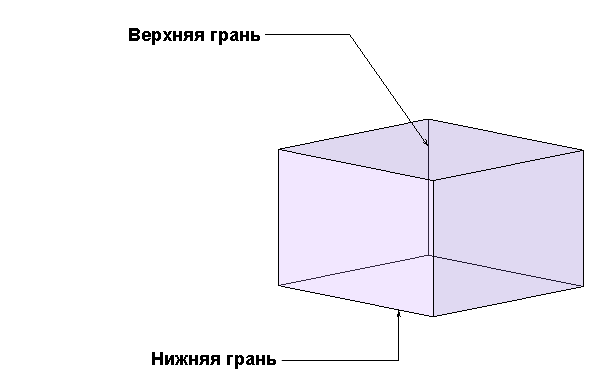

   • Для одного и того же топотела нельзя одновременно выбирать грани, направленные вверх и вниз.
   • Для создания топотел, которые покрывают грани, направленные вверх и вниз, следует разделить формообразующий элемент на две грани так, чтобы каждая грань быть направлена либо вверх, либо вниз. Затем необходимо создать одно или несколько топотел по граням, направленным вниз, и одно или несколько других топотел по граням, направленным вверх.


Примеры

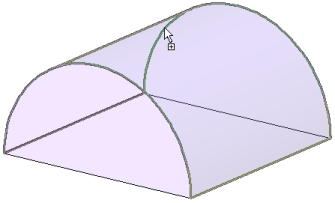

Выделение цилиндрической грани

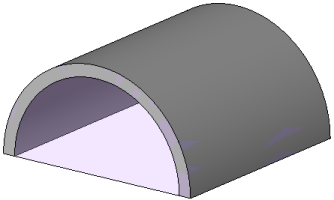

Размещенное топотело
