Изменение точки принадлежности помещению

Для создания зависящих от площади семейств и корректировки ориентации их помещений включите и переместите точку принадлежности помещению.

Видеоролик: «Корректировка точки принадлежности помещению»

1. Выберите экземпляр семейства в области рисования.
2. Выберите вкладку "Изменить|<Элемент>" панель "Режим" (Редактировать семейство).
3. В редакторе семейств откройте вид плана этажа семейства.

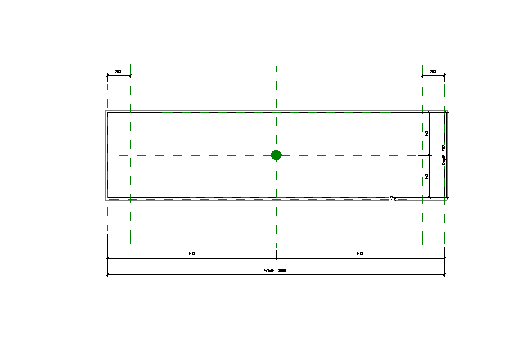

4. На палитре свойств в разделе "Прочее" выберите параметр "Точка принадлежности помещению". Точки отображаются в области рисования в виде зеленых точек.

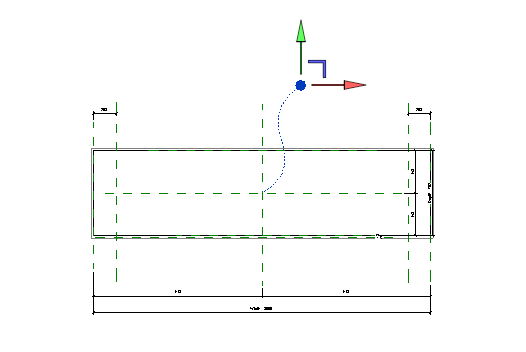

5. Выберите точку принадлежности помещению и переместите ее в положение, в котором она не будет перекрываться геометрией при размещении в проекте.

   Прим.: Если требуется корректировка точки принадлежности помещению по оси Z, откройте отметку или 3D вид для доступа к элементам управления. Переместите точку аналогичным образом.
6. Выберите вкладку "Изменить" панель "Редактор семейств" "Загрузить в проект".
