Управление отображением модели лестницы и объектами аннотаций по проекту или по виду.
Некоторые подкатегории модели, например, марки вырезов, линии подступенков и опоры, а также некоторые аннотации подкатегорий, например, траектории лестниц и марки лестничных маршей, обеспечивают более точное управление визуальным представлением лестницы.
Видеоролик: «Изменение представления лестницы»
Рассмотрите следующие стратегии:
- На основе проекта можно задать вес линий, цвет линий, образец линии и материал для категории и подкатегорий лестницы. Для перехода к стилям объектов выберите вкладку «Управление»
панель «Параметры»
(«Стили объектов»). См. раздел Изменение стилей объектов.
- Для отображения по виду можно задать вес, цвет и образец линии для категории и подкатегорий лестницы. Для перехода к управлению видимостью и графикой выберите вкладку «Вид»панель «Графика»
(«Видимость/Графика») или используйте комбинацию клавиш «VG». См. раздел Параметры видимости и внешнего вида.
- Можно также использовать шаблоны видов для управления масштабом вида, уровнем детализации и параметрами видимости для отдельного вида или типа вида. См. раздел Общие сведения о шаблонах видов.
Примеры представления лестницы на виде в плане

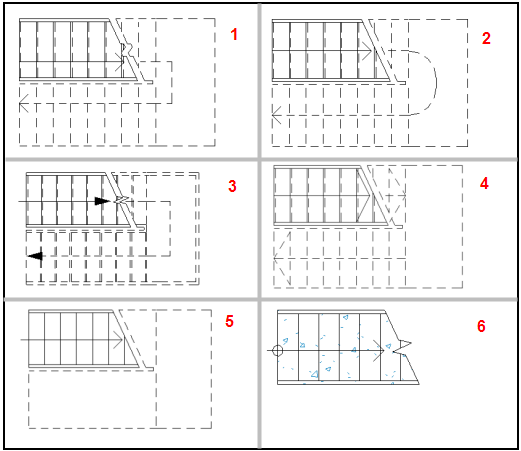

На следующем рисунке показаны некоторые параметры для визуального представления на виде в плане. (Для удобства текстовые аннотации «Вверх» удалены из изображения.) В таблице приведены описания параметров нумерованного визуального представления. Ниже приводятся соответствующие иллюстрации.
| № изображения | Свойства типа марки выреза | Свойства типа траектории лестницы | Видимость подкатегории лестницы |
|---|---|---|---|
| 1 |
|
|
<Сверху> — Поддержка категории модели: не отображается |
| 2 |
|
Форма линий в углу лестничной площадки: криволинейная | <Сверху> — Поддержка категории модели: не отображается |
| 3 |
|
|
<Сверху> — Поддержка категории модели: отображается |
| 4 |
|
|
<Сверху> — Поддержка категории модели: не отображается |
| 5 |
|
|
|
| 6 |
|
|
|
