Измените свойства экземпляра для изменения зависимости снизу и сверху, образца сетки и других параметров для отдельного витража.
Для изменения свойств экземпляра выберите элемент и измените его свойства на палитре свойств.
| Имя | Описание | |
|---|---|---|
| Зависимости | ||
| Зависимость снизу | Базовый уровень витража. Например, Level 1.
 |
|

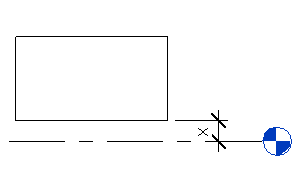

| Смещение снизу | Высота витража относительно его зависимости снизу. Свойство доступно, только если зависимость снизу совмещена с каким-либо уровнем.
 |
|

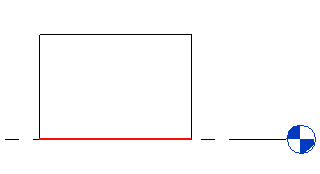

| Примыкание снизу | Указывает на присоединение низа витража к другому компоненту модели, такому как перекрытие. Не изменяется пользователем. | |
| Зависимость сверху | Витраж имеет высоту, заданную параметром "Неприсоединенная высота".
 |
|

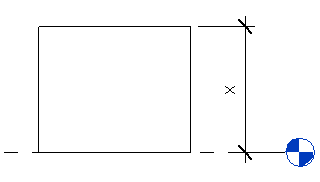

| Неприсоединенная высота | Высота витража, заданная при построении его эскиза.
 |
|

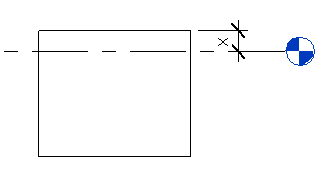

| Смещение сверху | Смещение витража относительно его верхнего уровня.
 |
|

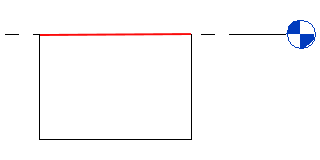

| Примыкание сверху | Указывает на присоединение верха витража к другому компоненту модели, такому как крыша или потолок. Не изменяется пользователем. | |
| Граница помещения | Если установлен, витраж является границей помещения. Если сброшен, витраж не является границей помещения. До создания витража свойство не может быть изменено пользователем. После того как стена построена, свойство можно менять. | |
| Связь с формой | Указывает, что компонент был создан на основе формообразующего элемента. Не изменяется пользователем. | |
| Положение стены | Определение того, будет ли стена вертикальной или наклонной. | |
| Вырезание стены | Отображается, только если для положения стены выбран параметр «Наклонный». Задание угла для наклонных стен. Задайте угол в диапазоне от 90 до –90 градусов, где 0° — вертикальное положение. См. раздел, посвященный размещению наклонных стен.
Прим.: Положительный или отрицательный наклон, указанный в параметре «Угол наклона от вертикали», определяется направлением, в котором вычерчивается стена. Правое направление вычерчивания всегда положительное, левое — всегда отрицательное.
 |
|
| Образец вертикальной/горизонтальной сетки | ||
| Количество | Для конфигурации "Фиксированное число" значения этих параметров определяют количество элементов схемы разрезки. Максимальное количество равно 200. | |
| Выравнивание | Значение параметра определяет, как Revit выполняет выравнивание элементов схемы разрезки, если расстояние между линиями не позволяет равномерно разместить их по всей длине грани. Этот параметр также определяет, с какой стороны схемы разрезки добавляются и удаляются ее линии при изменении размера грани. Начало означает смещение схемы от конечной кромки грани. Центр — равномерное смещение от начальной и конечной кромок. Конец означает смещение схемы от начальной кромки грани. | |

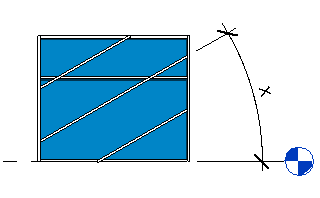

| Угол | Выполняет поворот схемы разрезки стен на заданный пользователем угол. Значение параметра можно задавать для отдельных граней. В этом случае значение не отображается в текстовом поле диалогового окна. Значение должно находиться в интервале между 89 и –89.
|
|
| Смещение от уровня | Размещает схему разрезки на заданном расстоянии от кромки выравнивания. Например, параметру "Выравнивание" присвоено значение "Начало". Задано смещение в 1,5 метра. В результате Revit размещает первую схему разрезки в полутора метрах от начальной кромки грани. Значение параметра можно задавать для отдельных граней. В этом случае значение не отображается в текстовом поле диалогового окна. | |
| Несущие конструкции | ||
| Использование несущих конструкций | Режим использования витража в конструкции. До создания витража свойство не может быть изменено пользователем. После того как витраж построен, свойство можно менять. | |
| Размеры | ||
| Длина | Значение длины витража. Не изменяется пользователем. | |
| Площадь | Значение площади витража. Не изменяется пользователем. | |
| Данные изготовителя | ||
| Комментарии | Особые комментарии к витражу | |
| Маркировка | Марка, назначенная витражу. Значение должно быть уникальным для каждого витража в проекте. Если указано значение, которое уже занято, Revit выводит предупреждение, не препятствуя, однако, дальнейшему использованию дублирующегося значения. (Предупреждение можно просмотреть с помощью инструмента «Просмотр предупреждений». См. раздел Просмотр сообщений об ошибках.) | |
| Стадии | ||
| Стадия возведения | Стадия, на которой возводится витраж. | |
| Стадия сноса | Стадия, на которой сносится витраж. | |
