Автоматическое соединение и фиксация стен

Возможность автоматически соединить или соединить и зафиксировать новую архитектурную стену со смежной стеной.

На вкладке «Изменить | Разместить стену» перейдите к панели «Размещение» и выберите (Автоматическое соединение), чтобы соединить новую стену со смежной стеной, или (Автоматическое соединение и фиксация), чтобы соединить стены и зафиксировать соединение для их совместного перемещения.

Прим.: Для соединения стены со смежной стеной боковая грань созданной стены должна перекрываться боковой или торцевой гранью существующей стены.

В обоих случаях элементы, вставляемые в соединенные стены, будут перфорировать обе стены.

Прим.: Двери или окна со сложными вырезами не будут проходить через обе выровненные зафиксированные стены, только простые вырезы могут проходить сквозь них.

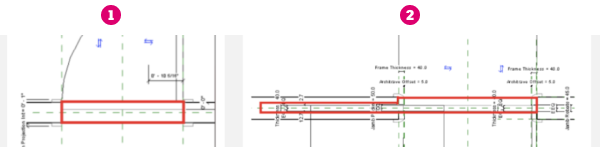

1. Простой вырез.
2. Сложный вырез.

Параметры «Автоматическое соединение» и «Автоматическое соединение и фиксация» доступны только при создании архитектурных стен. Они недоступны при создании несущих или торцевых стен.

Эта функция не приводит к автоматическому присоединению или фиксации вновь созданных составных стен и витражей к существующим стенам. Если при создании архитектурной стены в галерее рисования использовать параметр «Выбрать грани», инструмент «Автоматическое соединение и фиксация» будет автоматически отключен. При обновлении до новой версии смежные стены, созданные в предыдущих версиях Revit, не будут присоединены автоматически.

Новая наклонная стена не может быть выровнена с существующей наклонной или конической стеной, поэтому в таком случае функция (Автоматическое соединение и фиксация) не работает. В этом случае можно использовать функцию (Автоматическое соединение).
