Параметр «Изменения модели координации» позволяет быстро визуализировать измененные объекты модели координации в двух версиях связанной модели координации из Autodesk Docs.
Эта функция используется для просмотра изменений модели координации и их визуального контроля на видах в Revit.
Интерфейс функции «Изменения модели координации» обеспечивает автоматизированный визуальный подход, позволяющий просматривать последние изменения и оперативно реагировать на них.
Для доступа к этой функции выполните указанные ниже действия.
Откройте проект Revit со связанной моделью координации, которую требуется проверить, или свяжите модель координации с помощью Autodesk Docs.
Выберите «Совместная работа»
вкладка «Координация» «Изменения модели координации», чтобы открыть палитру «Изменения модели координации».
Модели и версии. В раскрывающемся списке выберите модель для сравнения изменений. По умолчанию запускается анализ изменений для двух последних последовательных версий. Если требуется сравнить текущую версию с другой версией, выберите ее в раскрывающемся списке «Сравнить с».
Путь, отображаемый под моделью, которая выбрана в раскрывающемся списке вверху, показывает расположение модели в облаке.

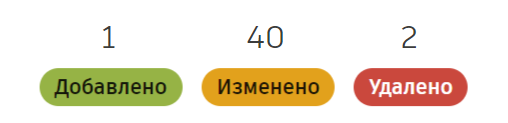

Палитра содержит обзор изменений, классифицированных по 3 категориям: добавленные, измененные и удаленные объекты. Пример показан ниже:

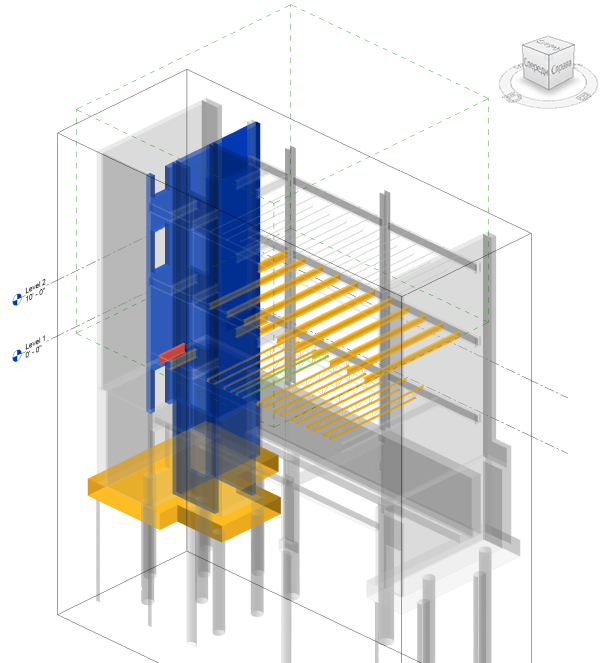

Сводка по изменениям. На палитре представлен обзор изменений, классифицированных по трем категориям: добавленные, измененные и удаленные объекты. Для быстрой идентификации добавленные, измененные и удаленные объекты модели координации выделяются на видах Revit. Неизмененные объекты координации обозначены серым цветом.
- Добавленные: объекты, добавленные после выбранной версии, представлены в списке и выделены зеленым цветом.
- Измененные: объекты, измененные после выбранной версии, представлены в списке и выделены оранжевым цветом.
- Удаленные: объекты, которые были удалены после выбранной версии, представлены в списке и выделены красным цветом.
По умолчанию все типы измененных элементов включены. Чтобы отключить отображение добавленных, измененных или удаленных объектов, щелкните соответствующий параметр. Например, если требуется визуализировать только добавленные объекты, щелкните «Изменено» и «Удалено». Измененные и удаленные объекты больше не будут выделяться в модели.
Список измененных элементов. Измененные объекты отображаются в списке, в иерархии объектов, упорядоченных по типам элементов. Каждая категория и подкатегория содержит информацию о количестве добавленных, измененных и удаленных объектов, подробные сведения о которых содержатся в метке. Можно просмотреть список измененных объектов, развернув или свернув категории и подкатегории в иерархии объектов.
Цвета измененных объектов предварительно выбираются на видах Revit, отметках, разрезах и т. д., когда категория, подкатегория или объект модели координации выбран в иерархии объектов. Предварительно выбранный цвет можно изменить в Revit на вкладке «Цвета» в поле «Предварительный выбор».
Чтобы закрыть палитру «Изменения модели координации», нажмите одноименную кнопку, после чего модель вернется к исходному виду.
Типы файлов
К типам файлов, поддерживаемых функцией «Изменения модели координации», относятся файлы 3D RVT и 3D DWG. Информация о неподдерживаемых файлах отображается на палитре.
Начиная с Revit 2025.1, также поддерживаются следующие типы файлов:
- файлы NWC, экспортированные из Revit и отраслевых программ AutoCAD;
- файлы IFC, экспортированные из AutoCAD Architecture, MEP, Civil 3D 2018 или более поздних версий, ARCHICAD, Revit, MagiCAD for Revit и Tekla Structures.
- Изменения модели координации отображаются для связанного 3D-вида.
- Изменения модели координации не фильтруются в пользовательском интерфейсе обзора изменений на основе границ вида Revit.
- Для использования этой функции требуется учетная запись на портале Autodesk Account и доступ к проектам Autodesk Construction Cloud.
