Создание шаблонов и управление ими при экспорте моделей Revit в формат IFC.

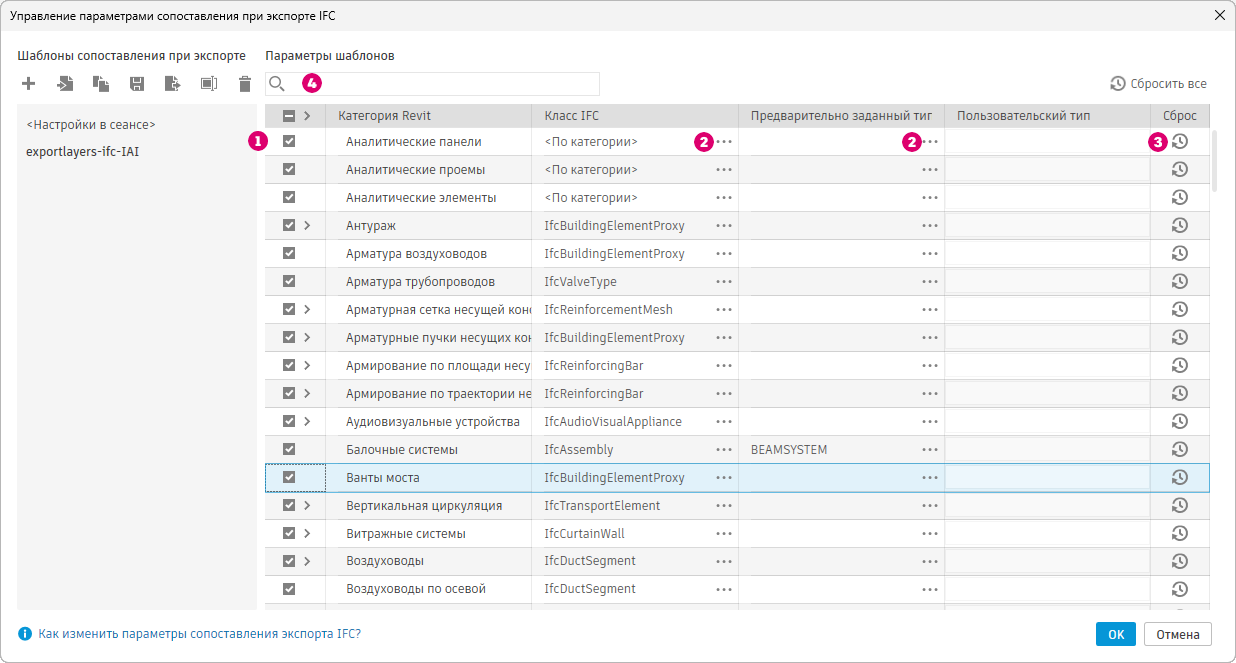

Шаблоны сопоставления экспорта
Выберите шаблон сопоставления для использования при экспорте в формат IFC. Вы можете использовать стандартные шаблоны или скопировать, отредактировать и сохранить их как пользовательские шаблоны. Файлы сопоставления категорий IFC (TXT) можно импортировать и экспортировать с помощью диалогового окна.
(Создать шаблон): создание шаблона для сопоставления категорий экспорта IFC.
-
(Импортировать шаблон): импорт файла сопоставления категорий IFC (TXT) для использования при экспорте модели.
(Дублировать шаблон): создание копии выбранного шаблона.
-
(Сохранить изменения): сохранение изменений, внесенных в выбранный шаблон. Стандартные шаблоны сопоставления доступны только для чтения.
-
(Экспортировать шаблон): экспорт выбранного шаблона во внешний файл TXT.
(Переименовать шаблон): переименование выбранного шаблона.
(Удалить шаблон): удаление выбранного шаблона. Стандартные шаблоны удалить нельзя.
Параметры шаблонов
Вы можете вносить изменения в класс IFC и стандартные типы, сопоставленные с каждой категорией Revit при экспорте файла IFC.
— выберите для включения категории в экспорт IFC. Снимите флажок, чтобы исключить из экспорта. Используйте стрелку для разворачивания или сворачивания вида подкатегорий. Элемент управления в верхней части столбца позволяет выбрать или удалить все выбранные категории.
— используйте стрелку открытия диалогового окна, чтобы открыть окно «Выбор объекта IFC». Выберите класс IFC и стандартный тип для использования при экспорте категории. Для включения столбца пользовательского типа установите для параметра «Стандартный тип» значение USERDEFINED.
— используйте функцию сброса параметров, чтобы сбросить значения по умолчанию для класса IFC и стандартного типа. Используйте элемент управления в верхней части столбца, чтобы сбросить все значения до значений по умолчанию.
— используйте строку поиска для фильтрации списка категорий.
