Добавление высотных отметок

Добавление высотных отметок позволяет получить реперную точку для таких элементов, как пандус, дорога, топотело и лестничная площадка.

Выберите вкладку «Аннотации»панель «Размеры» («Высотная отметка»).
В списке типов выберите тип высотной отметки.
На панели параметров выполните следующее:
1. Установите или снимите флажок "Выноска".

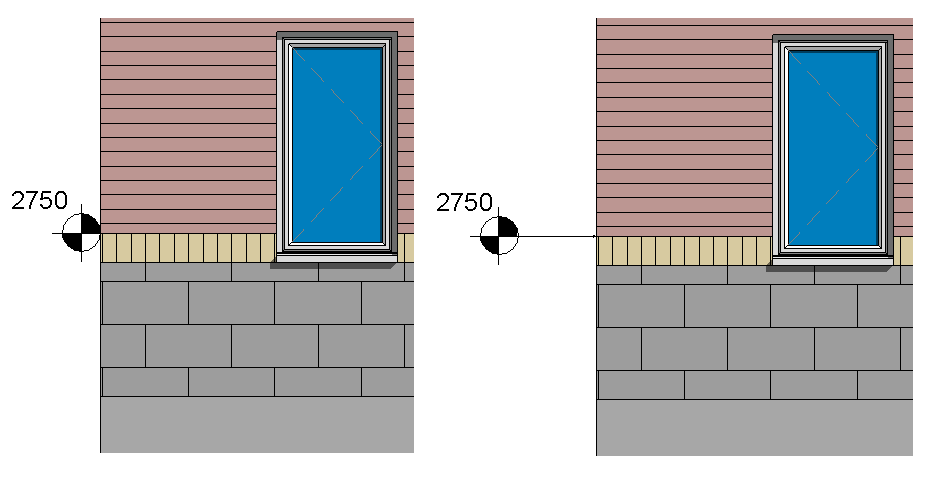

  Высотная отметка без выноски и с выноской
2. Если установлен флажок «Выноска», можно установить флажок «Полка выноски» для добавления изгиба к выноске высотной отметки.

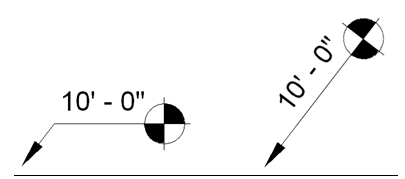

  Высотная отметка с полкой выноски и без полки выноски
3. При размещении относительной высотной отметки выберите уровень в качестве значения параметра «Относительная база».
4. Выберите значение параметра "Отображать отметки" (активизируемого при размещении высотной отметки на виде в плане).
  - Фактически (выбранные) высотные отметки показывают высоту выбранной точки на элементе.
  - Верхняя отметка показывает наибольшую высоту элемента.
  - Нижняя отметка показывает наименьшую высоту элемента.
  - Отметки верха и низа. Отображаются верхняя и нижняя отметки элемента.
Выберите кромку элемента или точку на топотеле.
При наведении курсора на какой-либо элемент над курсором отображается значение высотной отметки.
Если высотная отметка наносится:
- без выноски - щелкните, чтобы нанести высотную отметку.
- с выноской - переместите указатель в сторону от элемента и щелкните, чтобы нанести высотную отметку.
- с выноской и полкой - переместите курсор в сторону от элемента. Щелкните один раз для нанесения полки выноски. Переместите курсор в сторону и щелкните мышью для размещения высотной отметки.
Для завершения дважды нажмите клавишу Esc.

Высотную отметку можно передвинуть после ее размещения, выделив ее и перетащив за ручки управления. При удалении элемента со ссылкой или отключении его видимости высотная отметка исчезает.
