Быстрые данные по углероду на ранних этапах проектирования

Расчет воплощенного углеродного следа в Forma обеспечивает практически мгновенные результаты с детализацией данных о воплощенном углеродном следе для зданий в течение жизненного цикла с доступной визуализацией и аналитикой. Благодаря этому архитекторы могут сравнивать воплощенный углеродный след в различных сценариях в рамках проекта и принимать обоснованные решения по его минимизации.

Сводная информация по обучению

Принимать обоснованные решения, связанные с выбросами углерода, на этапе планирования стало проще, чем когда-либо. В этой статье представлен обзор по следующим темам:
  • Что представляет собой расчет воплощенного углеродного следа в Forma?
  • Доступ к инструменту анализа воплощенного углеродного следа в Forma и его использование.
  • Примеры использования аналитики по углероду в Forma на ранних этапах проектирования по сравнению с подробным расчетом выбросов углерода в Revit.
  • Практические примеры
  • Дополнительные ресурсы
  • Вопросы и ответы

Перейдите в хаб Forma, чтобы ознакомиться с рабочим процессом.

Что представляет собой расчет воплощенного углеродного следа в Forma?

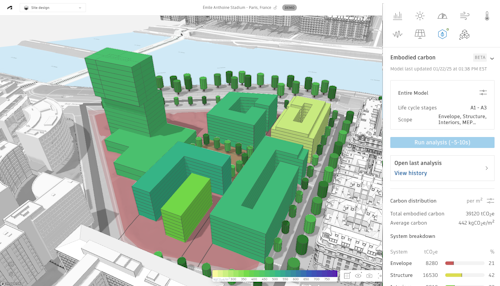

С помощью расчета воплощенного углеродного следа в Forma вы можете просматривать результаты для здания целиком менее чем за минуту в самом начале процесса проектирования. По мере изучения технико-экономических обоснований выбора площадки и компоновки архитектурных объемов Forma помогает понять, как выбор материалов и форма здания влияют на углеродный след, чтобы с самого начала принимать более обоснованные и экологически рациональные решения. В отличие от инструмента полного расчета выбросов углерода в Revit, который позволяет выполнить детальную оценку на поздних этапах проектирования, Forma позволяет быстро и на раннем этапе получить нужные данные для принятия фундаментальных решений по проекту.

Как получить доступ к инструменту анализа воплощенного углеродного следа в Forma и использовать его?

Перейдите в хаб Forma и создайте сайт, чтобы ознакомиться с рабочим процессом.

Пошаговые инструкции по использованию Forma Board в Forma и интеграции инструмента с Revit

  1. Спроектируйте геометрические элементы здания или импортируйте существующую модель (размером менее 100 МБ).

  2. Определите программу строительства, тип покрытия наружной оболочки и основную несущую конструкцию.

  3. Запустите анализ и изучите полученные результаты. Это ваш ориентир.
  4. Спроектируйте несколько альтернативных вариантов, которые превосходят ориентир, каждый с разным уровнем целевых показателей. По моему опыту, разделение большого здания на смежные здания поменьше с использованием различных материалов и технических подходов может быть очень эффективным. Следует учитывать, что при расчете требований к фасаду и инженерным системам смежные здания рассматриваются в Forma как единое целое.

  5. Вместе со специалистами, работающими на площадке, изучите различные варианты и задайте четкие целевые показатели. Убедитесь, что каждый вариант включает в себя ссылки на конкретные назначенные строительные решения. Кроме того, добавьте примеры фасадов с демонстрацией того, как определенное в проекте соотношение окон и стен выглядит на практике. Следует иметь в виду, что фасады с ограниченным доступом дневного света, а также фасады, подверженные чрезмерному или недостаточному воздействию солнечного света, могут предусматривать применение различных решений.
  6. Презентуйте плюсы и минусы, а также рекомендации владельцу площадки. Получение одобрения от акционеров в отношении показателей устойчивого развития более вероятно, если команда внедряет данные и решения на раннем этапе планирования застройки площадки.

Совместное использование Forma и Revit для расчета выбросов углерода

Используйте расчет воплощенного углеродного следа в Forma на ранних этапах проектирования, чтобы быстро оценить, как различные формы здания и выбор материалов влияют на углеродный след. Оперативная высокоуровневая обратная связь позволяет исследовать множество концепций во время технико-экономического обоснования выбора площадки и компоновки архитектурных объемов, предлагая варианты с низким уровнем выбросов углерода до начала детального моделирования.

Затем, по мере работы над проектом, можно использовать расчет общего углеродного следа от Revit (посредством Insight), чтобы провести более детальную и всестороннюю оценку, включающую данные как по воплощенному, так и по эксплуатационному углеродному следу. Это позволяет детализировать количество материалов, инженерные системы здания и энергопотребление с учетом точных данных, поддерживая более глубинные целевые показатели оптимизации и сертификации. Сочетая оперативные аналитические данные Forma на ранних этапах с подробным анализом Revit на более поздних этапах, можно создать непрерывный рабочий процесс, обеспечивающий в первую очередь экологически рациональное проектирование на всех этапах — от разработки концепции до строительства.

Примеры

Предварительное технико-экономическое обоснование выбора площадки
  • Быстро оценивайте различные варианты объемно-пространственных решений для здания, чтобы определить стратегии проектирования с низким уровнем выбросов углерода до начала детального планирования.
Исследование выбора материалов
  • Сравнивайте воплощенный углеродный след различных исходных материалов, чтобы принимать экологически рациональные решения на этапе концептуального проектирования.
Презентации для клиентов и проверки, проводимые заинтересованными лицами
  • Используйте быстрые и четкие визуальные данные об углеродном следе для передачи сведений о внешних условиях и обоснования проектных решений на ранних этапах проектирования.

Дополнительные ресурсы

Посетите наш справочный центр, чтобы узнать больше о том, как интегрировать инструменты для анализа воплощенного углерода в свой рабочий процесс Forma.

Ознакомьтесь с последними сведениями о расчете воплощенного углерода в Autodesk Forma.

Вопросы и ответы

Как расчет воплощенного углерода в Forma соотносится с полным расчетом выбросов углерода в Revit Insight?

В настоящее время они служат разным целям на разных стадиях проектирования. В анализе Forma используется машинное обучение и принятые допущения для получения результатов по воплощенному углеродному следу для всего здания с самого первого дня. В свою очередь, инструмент для полного расчета выбросов углерода в Revit обеспечивает полную настройку данных, лежащих в основе анализа, что позволяет получить более точные результаты, поэтому инструмент используется для смоделированных элементов здания.

Откуда берутся данные, лежащие в основе анализа воплощенного углеродного следа в Forma?

Этот анализ показывает воплощенный углеродный след для ваших зданий в тоннах эквивалента двуокиси углерода (tCO2e). Он может выполняться для любого количества зданий, независимо от ограничений площадки, за 1–10 секунд и использует модель данных C.Scale, разработанную EHDD. Ознакомиться с технической документацией можно здесь. Хотя эти данные охватывают весь земной шар, наиболее полные сведения представлены для Северной Америки, Европы, Ближнего Востока и Африки. Значения интенсивности выбросов углерода берутся из баз данных по конкретным регионам, например EC3, Ökobau.dat, а также из базовых показателей форума Carbon Leadership Forum.

Попробуйте выполнить анализ воплощенного углеродного следа в Forma уже сегодня.
