Настройка нумерации изменений

Узнайте, как настраивать последовательности нумерации и назначать их изменениям в проектах.

Что такое настройка нумерации изменений

Настройка нумерации изменений — это расширенная функция, доступная в составе Revit 2022. Она обеспечивает следующие возможности.

• Создание нескольких числовых и буквенно-числовых последовательностей для отслеживания изменений.
• Задание количества цифр для числовых последовательностей.
• Перенос последовательностей между проектами с помощью функции Копирование стандартов проекта.

Преимущества

До версии 2022 нумерация изменений была ограничена заданным набором числовых и буквенно-числовых последовательностей. Можно было добавлять префиксы и суффиксы, но зачастую создать последовательность, полностью отвечающую требованиям конкретного проекта, было невозможно. Если требовалось более двух разных последовательностей, добиться этого с помощью одних только инструментов отслеживания изменений было невозможно. Необходимо было использовать дополнительные параметры или вовсе искать другой подход к отслеживанию изменений.

Например, отслеживать изменения по различным стадиям работы, предварительного проектирования, тендера и строительства с помощью инструментов отслеживания изменений Revit было затруднительно. Усовершенствованная функция настройки последовательностей позволяет создавать столько последовательностей, сколько нужно для проекта, что значительно упрощает соблюдение проектных требований.

Усовершенствованная нумерация редакций в Revit 2022 — это результат прямого влияния отзывов пользователей на форуме идей по Revit.

Доступ к инструментам

Процесс работы с изменениями в Revit состоит из нескольких этапов. Усовершенствования инструментов отслеживания изменений, доступные в версии 2022, рассматриваются в первых двух разделах: Создание новой последовательности нумерации и Редактирование существующей последовательности нумерации. В остальных разделах демонстрируется процесс работы с изменениями.

В следующем видеоролике представлен обзор создания пользовательской схемы нумерации.

Создание новой последовательности нумерации

1. Выберите в проекте вкладку «Вид»панель «Композиция листов» («Даты утверждения/изменения листов»).
2. В диалоговом окне «Даты утверждения/изменения листов» в разделе «Настройка нумерации» нажмите «Нумерация».
3. В диалоговом окне «Нумерация» щелкните значок («Создать»).
4. Выберите тип последовательности: «Численная» или «Алфавитно-цифровая».
5. Настройте параметры.
   • Численная: количество цифр в последовательности нумерации и начальный номер.
   • Алфавитно-цифровая: выбор последовательности символов. Символы в последовательности разделяются запятыми.
   Прим.: После настройки типа последовательности его будет невозможно изменить при редактировании последовательности. Таким образом, заданный тип (численный или алфавитно-цифровой) является фиксированным. Если требуется изменить тип последовательности, создайте новую последовательность нумерации.
6. Задайте префикс и суффикс для каждого номера в последовательности (необязательно).

Изменение существующей последовательности нумерации

1. В диалоговом окне «Даты утверждения/изменения листов» в разделе «Настройка нумерации» нажмите «Нумерация».
2. Выберите существующую последовательность нумерации в списке.
3. В диалоговом окне «Нумерация» щелкните значок («Изменить»).
4. Настройте параметры.
   • Численная: количество цифр в последовательности нумерации и начальный номер.
   • Алфавитно-цифровая: выбор последовательности символов. Символы в последовательности разделяются запятыми.
5. Задайте префикс и суффикс для каждого номера в последовательности (необязательно).
6. Нажмите «ОК».
Прим.: Нажав значок , можно создать копию существующей последовательности нумерации, а затем изменить ее, тем самым создав новую пользовательскую последовательность на основе существующей.

Добавление пометочного облака

1. Откройте в проекте вид, в котором требуется указать изменения.

   Пометочные облака можно наносить на любые виды, кроме 3D.

2. Выберите вкладку «Аннотации»панель «Узел» («Пометочное облако»).

   Revit переходит в режим работы с эскизом.

3. На панели инструментов выберите один из инструментов рисования. В области рисования поместите курсор рядом с частью измененного вида и нарисуйте облако, охватывающее измененную область.
   Прим.: Нажмите во время рисования клавишу пробела для изменения направления дуг облака.
4. При необходимости нарисуйте дополнительные облака.
5. Выберите вкладку «Изменение | Создать эскиз пометочного облака»панель «Режим» («Завершить режим редактирования»).

Минимальную длину дуги пометочного облака можно определить в параметре «Длина дуги» в диалоговом окне «Даты утверждения/изменения листов». Этот параметр определяет длину дуги для всех пометочных облаков в проекте.

Назначение изменения пометочному облаку

1. На виде проекта выберите пометочное облако.
2. На палитре свойств в списке "Изменение" выберите в списке требуемое изменение.

Прим.: По умолчанию при создании пометочного облака применяется последняя последовательность изменений.

Маркировка пометочного облака

1. Откройте вид, содержащий пометочные облака.
2. Выберите вкладку «Аннотация»панель «Марка» («Марки по категории»).
3. В области рисования выберите пометочные облака для нанесения марок.

   При выборе каждого облака Revit отображает рядом с облаком марку изменения. Номера в марках соответствуют изменениям, назначенным пометочным облакам.

Пример

Рассмотрим в качестве примера проект, в рамках которого требуется отслеживать изменения на этапе проектирования, а также отдельно отслеживать изменения на этапе строительства. Каждый раз при выпуске комплекта проверок по проекту вносимые изменения помечаются префиксом P1, P2, P3 и т. д. Каждая из этих пометок отражает версию документации. В рамках каждой из этих версий необходимо документировать все незначительные изменения, вносимые в проект. Изменения, вносимые между выпусками комплектов проверок, отслеживаются с использованием комбинации префикса версии и двузначного числа.

После передачи документов на этап строительства все вносимые изменения будут помечаться префиксом C и двузначным числом.

Данный стандарт отслеживания изменений можно адаптировать с помощью улучшенных функций нумерации изменений, доступных в Revit 2022.

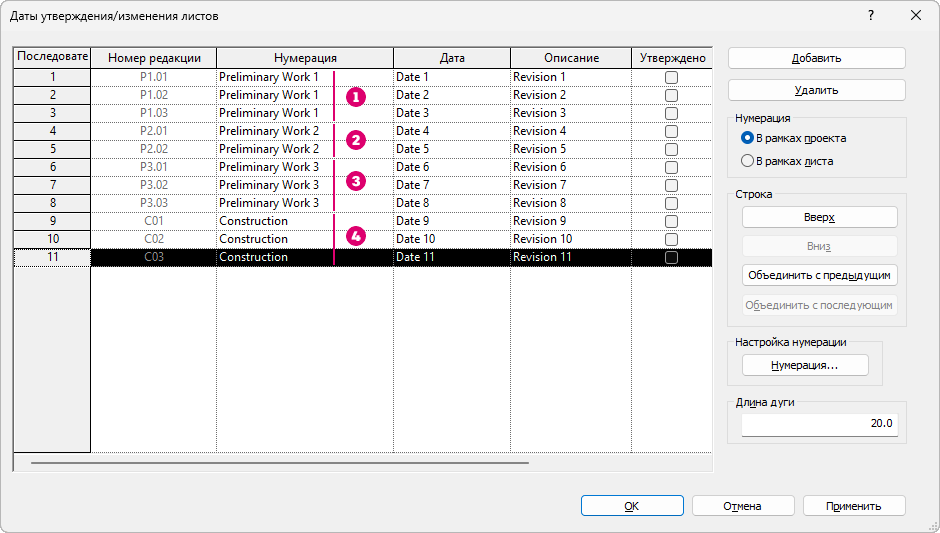

На изображении показан процесс создания описанной схемы нумерации изменений в Revit. На каждом этапе предварительного проектирования создается числовая последовательность: , и . В номерах числовой последовательности используется две цифры и префикс (P1, P2 и P3 соответственно). В последовательности нумерации изменений, используемой на этапе строительства (), номера состоят из двух цифр и префикса (C).
