Воздуховоды и трубы аналитической модели

Сегменты воздуховодов и труб аналитической модели позволяют анализировать и изучать проекты инженерных систем в процессе их моделирования и работы с ними в Revit.

Посмотрите видеоролик, чтобы узнать о рабочем процессе использования сегментов воздуховодов и труб аналитической модели.

Что такое сегменты воздуховодов и труб аналитической модели?

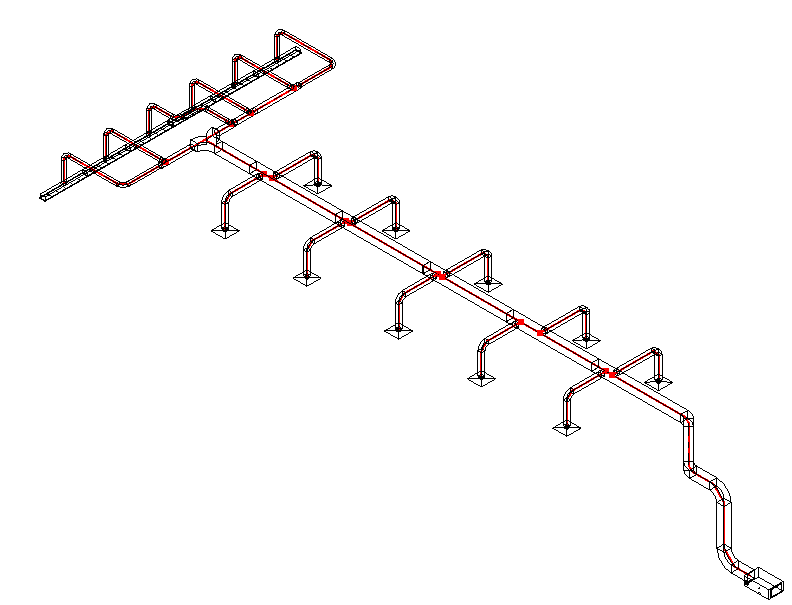

В определения сегментов воздуховодов и труб входят и аналитические компоненты. При добавлении воздуховодов или труб в модель эти аналитические компоненты включаются автоматически. Для упрощения видимости и выбора этих элементов можно либо отключить видимость физических компонентов воздуховодов и труб, оставив видимыми только аналитические элементы, либо переопределить параметры видимости и графики для аналитических сегментов и использовать визуальный стиль «Каркас». На изображении аналитические сегменты выделены красным цветом и имеют больший вес линий. Для отображения аналитических сегментов, расположенных в центре воздуховодов, в качестве стиля вида задано значение «Каркас».

Прим.: Фильтры вида не используются для управления видимостью и графикой сегментов воздуховодов и труб аналитической модели.

Для выбора сегмента аналитической модели наведите указатель на сегмент в активном окне, нажмите и удерживайте клавишу TAB до тех пор, пока в строке состояния не появится статус «Аналитический сегмент», а затем щелкните мышью, чтобы выбрать его. Свойства, отображаемые на панели «Свойства», наследуются от основного элемента и доступны только для чтения.

Преимущества данных инструментов

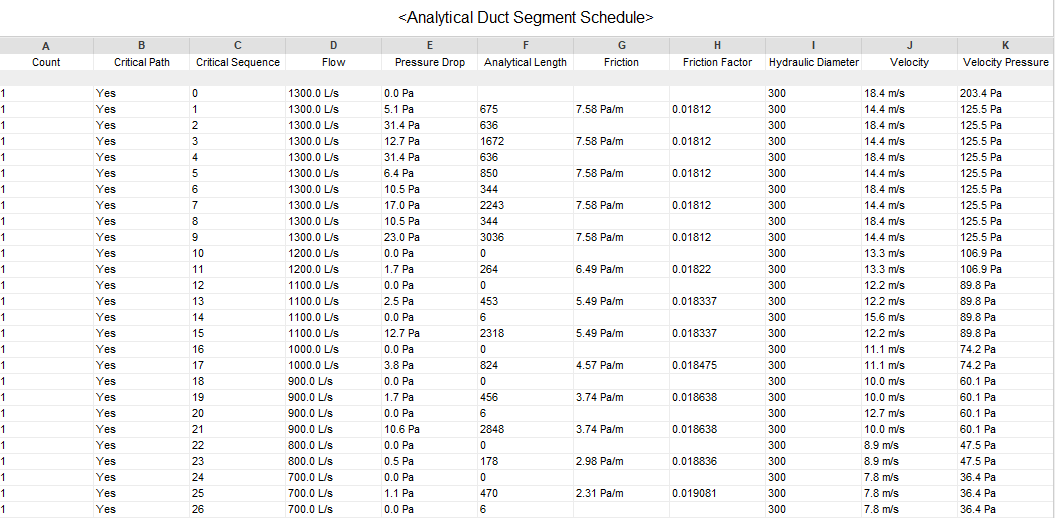

Элементы аналитической модели можно включать в спецификации и маркировать. Используйте спецификации для получения представления об общей длине системы и падения давления в ней. Элементы, являющиеся частью важнейшей траектории, также можно идентифицировать с помощью спецификации. Маркируйте элементы аналитической модели на виде для создания изометрической схемы системы, в которой отображается расход и падение давления. При просмотре этим способом вам не придется пользоваться в такой степени инспектором систем или другими инструментами. С сегментами аналитической модели проектирование и выпуск документации по инженерным системам становятся проще.

Доступ к инструментам

Отличная новость! Эти инструменты входят в состав Revit 2025. Сегменты аналитической модели включены в элементы воздуховодов и труб, поэтому нет необходимости моделировать их отдельно. Создание спецификации для анализа элементов системы ничем не отличается от создания спецификации для любой другой категории в Revit. Для размещения марки на сегменте аналитической модели необходимо создать марку, поскольку она не включена в компоненты, поставляемые Autodesk.

Дополнительные сведения о сегментах аналитической модели см. в разделе Сегменты труб аналитической модели
