Сегменты труб аналитической модели

Сегменты труб аналитической модели представляют путь потока в трубопроводной сети с помощью компонентов проекта или базы данных производителя.

Сегменты воздуховодов и труб аналитической модели

Сегменты аналитической модели

Сегменты труб аналитической модели — это субэлементы труб, соединительных деталей трубопроводов, арматуры трубопроводов, гибких труб и механического оборудования. Они представляют путь потока в трубопроводной сети. Сегменты аналитической модели для фитингов, содержащих более двух соединителей, будут иметь несколько сегментов, соединенных с точкой пересечения в фитинге. Используйте элементы управления в окне «Видимость/графика», чтобы включить видимость сегментов аналитической модели на виде. Для выбора сегмента трубы аналитической модели используйте клавишу TAB.

Прим.: Сегменты аналитической модели отображаются только при использовании расчетов на основе сети.

После выбора параметры, связанные с расчетами потока и падения давления, отображаются на палитре свойств.

Примеры рабочих процессов

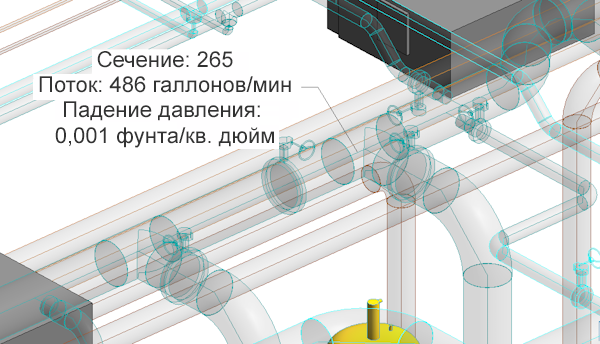

Создайте марки сегментов труб аналитической модели для отображения сведений о расчетах на основе сети для одного сегмента. Это можно использовать в качестве альтернативы инспектору систем, в частности, для трубопроводных сетей из базы данных производителя.

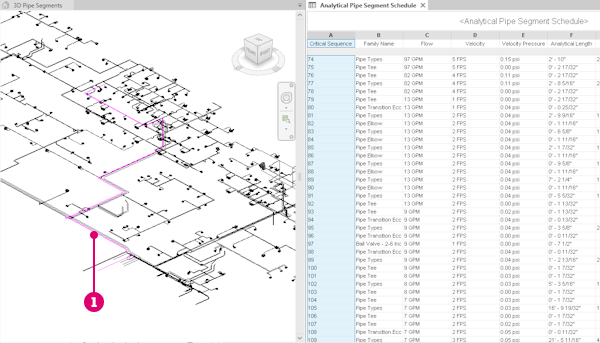

Создайте спецификацию сегмента трубы аналитической модели, чтобы отобразить параметры потока и падения давления для каждого сечения. Отфильтруйте спецификацию по идентификатору сети и важнейшей траектории для выделения важнейшей траектории трубопроводной сети при выборе элементов в спецификации. При выборе элементов в спецификации они будут выбраны на всех открытых в данный момент видах. Для отображения только сегментов труб аналитической модели можно отключить категории модели элемента трубопровода в разделе «Переопределения видимости/графики».

Размещение переопределений в сегменте

Свойство «Переопределения» используется для изменения коэффициента K или уровня падения давления отдельного сегмента аналитической модели трубопроводов. Чтобы переопределить одно из этих свойств для всех экземпляров типа соединительной детали или арматуры трубопроводов, используйте спецификацию без детализации. Свойство «Переопределить» не применяется к прямолинейным сегментам. После переопределения коэффициента К или уровня падения давления будет выполнен перерасчет сети в соответствии с введенным значением.
