Сегменты воздуховодов аналитической модели

Сегменты воздуховодов аналитической модели представляют путь потока в сети воздуховодов с помощью компонентов проекта или базы данных производителя.

Сегменты воздуховодов и труб аналитической модели

Сегменты аналитической модели

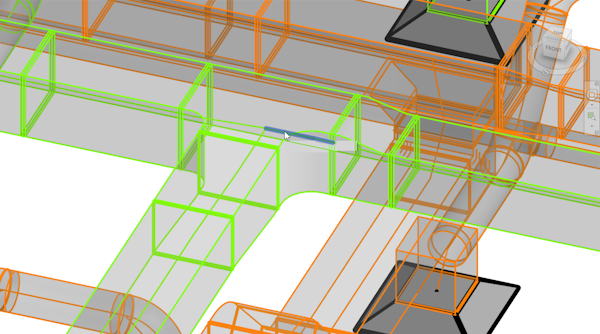

Сегменты воздуховодов аналитической модели — это субэлементы воздуховодов, соединительных деталей воздуховодов, арматуры воздуховодов, гибких воздуховодов и механического оборудования. Они представляют путь потока в системе воздуховодов. Сегменты аналитической модели для фитингов, содержащих более двух соединителей, будут иметь несколько сегментов, соединенных с точкой пересечения в фитинге. Используйте элементы управления в окне «Видимость/графика», чтобы включить видимость сегментов аналитической модели на виде. Для выбора сегмента воздуховода аналитической модели используйте клавишу TAB.

Прим.: Сегменты аналитической модели отображаются только при использовании расчетов на основе сети.

После выбора параметры, связанные с расчетами потока и падения давления, отображаются на палитре свойств.

Примеры рабочих процессов

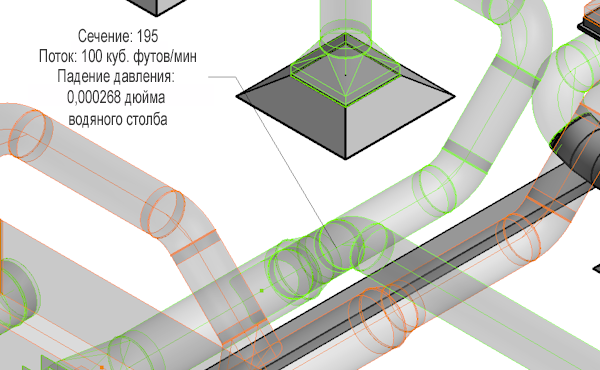

Создайте марки сегментов воздуховодов аналитической модели для отображения сведений о расчетах на основе сети для одного сегмента. Это можно использовать в качестве альтернативы инспектору систем, в частности, для сетей воздуховодов из базы данных производителя.

Создайте спецификацию сегмента воздуховода аналитической модели, чтобы отобразить параметры потока и падения давления для каждого сечения. Отфильтруйте спецификацию по идентификатору сети и важнейшей траектории для выделения важнейшей траектории сети воздуховодов при выборе элементов в спецификации. При выборе элементов в спецификации они будут выбраны на всех открытых в данный момент видах. Для отображения только сегментов воздуховодов аналитической модели можно отключить категории модели элемента воздуховода в разделе «Переопределения видимости/графики».

Размещение переопределений в сегменте

Свойство «Переопределения» используется для изменения коэффициента потерь или уровня падения давления отдельного сегмента аналитической модели воздуховодов. Чтобы переопределить одно из этих свойств для всех экземпляров типа соединительной детали или арматуры воздуховодов, используйте спецификацию без детализации. Свойство «Переопределить» не применяется к прямолинейным сегментам. После переопределения коэффициента потерь или уровня падения давления будет выполнен перерасчет сети в соответствии с введенным значением.
