Для точного расчета систем необходимо правильно определить внутренние и наружные компоненты с функцией границ комнат. В полостях, каналах и шахтах по возможности следует размещать компоненты-пространства. Однако малые размеры некоторых зон не позволяют размещать в них пространства.
В этом случае следует учесть объем таких пространств одним из указанных ниже способов.
- Снимите флажок "Граница комнаты" для стены, прилегающей к другому пространству. При этом объем малой зоны включается в объем смежной с ней зоны большего размера.
- Измените значение параметра «Допуск для узкого пространства» таким образом, чтобы данная зона рассматривалась как узкое пространство. При этом объем всех имеющихся в модели помещений, один из размеров которых меньше или равен величине допуска, автоматически включается в объем смежных с ними зон.
Учет объема этих малых зон зависит от их размеров и формы.
Отмена параметра «Граница помещения» для стены
- Выберите стену между пространством и малой зоной.
- На палитре свойств в разделе «Зависимости» снимите флажок «Граница помещения».
- Нажмите кнопку Apply.
Тонирование прилегающего пространства распространяется на обе зоны, а объем полости, шахты или канала автоматически включается в объем прилегающего пространства.
- Повторите эту процедуру, снимая флажок «Граница помещения» для других аналогичных зон в модели.
Прим.: При работе со связанной моделью необходимо снять флажок «Граница помещения» в связанной модели.
Задание зоны в качестве узкого пространства
- Перед корректировкой параметра «Допуск для узкого пространства» прочитайте описание узких пространств.
В многих случаях снять флажок «Граница помещения» для отдельного пространства безопаснее, чем изменить значение параметра «Допуск для узкого пространства» для всей модели.
- Выберите вкладку «Аннотации»
панель «Размер»

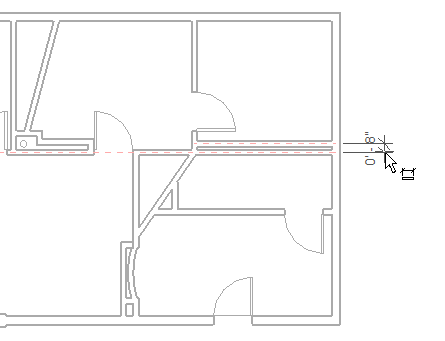

«Линейный» и определите расстояние между осевыми линиями стен, ограничивающих узкое пространство.
- Выберите вкладку «Анализ»панель «Оптимизация энергопотребления»
(«Параметры энергопотребления»).
- В диалоговом окне «Параметры энергопотребления» в разделе Другие параметры нажмите кнопку Редактировать.
- В разделе «Дополнительно» задайте для параметра «Допуск для узкого пространства» значение, большее расстояния между осевыми линиями стен или равное ему.

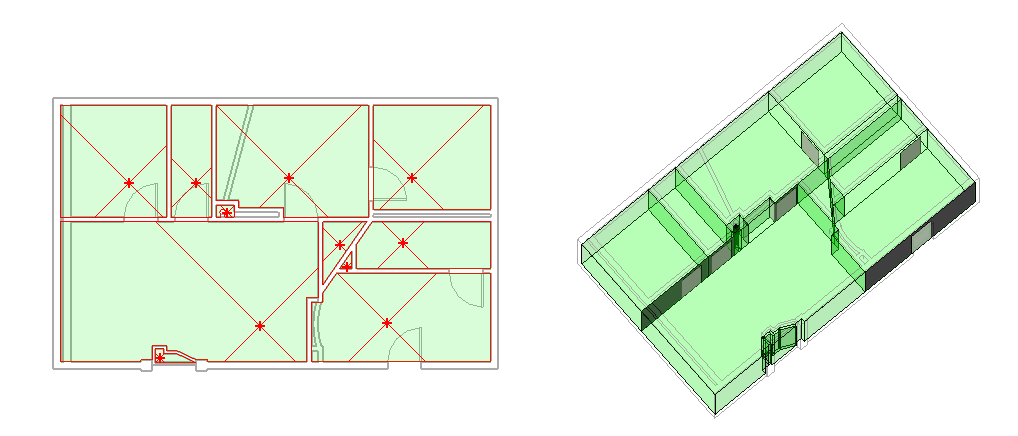

На рисунке выше показана модель, готовая к анализу нагрузок. Здесь показан план этажей слева и аналитическая модель. Для всех симметричных и асимметричных зон размещены пространства, включая контекстный компонент, размещенный в проеме внизу модели. Пространство (крайнее слева) не является узким, так как оно расположено слева от наружной стены. Для стены, отделяющей эту зону от прилегающих пространств, снят флажок «Граница помещения». Этот флажок также снят для стен, отделяющих искривленную зону от небольшой прямоугольной зоны в нижней части центра проекта. Если флажок «Граница помещения» снят, при тонировании эти зоны рассматриваются как часть прилегающих пространств. На виде плана этажа узкие пространства отображаются незатонированными. Однако узкие пространства отображаются в аналитической модели и вычисляются в ходе расчета систем.
