Каждый слой многослойного элемента имеет определенную функцию, определяющую его назначение в модели здания. Для функций слоев существует строгий порядок определения приоритетов.
Правила образования примыканий слоев
- Слой "Конструкция" имеет наивысший приоритет, Приоритет 1.
- Слой «Отделка 2» имеет самый низкий приоритет (5).
-
Revit учитывает приоритет при соединении слоев.
Например, при соединении двух многослойных стен. слой первой стены, имеющий приоритет 1, присоединяется к слою второй стены, имеющему такой же приоритет. Данный слой с приоритетом 1 может проходить через слои с более низкими приоритетами для выполнения соединения с другим слоем с первым приоритетом. Слой с более низким приоритетом не может проходить через слой с равнозначным или более высоким приоритетом.

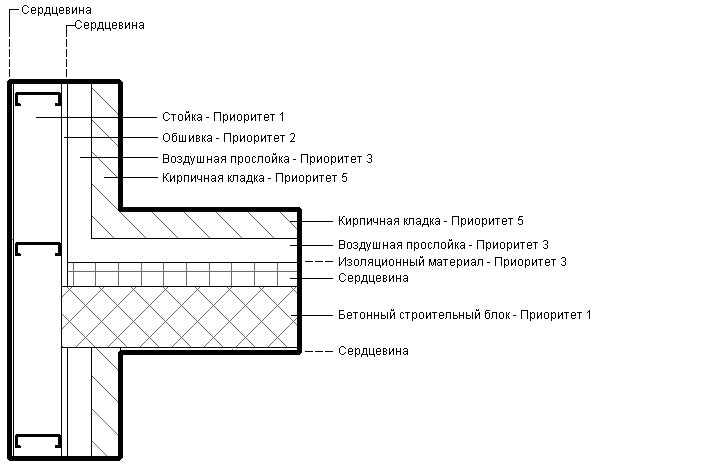

На рисунке показана очередность примыкания слоев в зависимости от их приоритета. Слой горизонтальной стены, имеющий приоритет 1 (кладка из бетонных блоков), пересекает все слои вплоть до слоя каркаса вертикальной стены, также имеющего приоритет 1. Следует отметить, что изоляционный слой горизонтальной стены не пересекает воздушную полость вертикальной стены, поскольку оба они имеют приоритет 3 и лежат вне слоя сердцевины.
- При соединении двух слоев с одинаковым материалом производится подчистка. Если материал слоев различается, то в месте примыкания появляется линия.
- Чтобы слои в Revit формировались корректно, необходимо назначить функцию каждому слою.
- Слои, лежащие внутри сердцевины стены, пересекают слои, обладающие более высоким приоритетом, но лежащие вне сердцевины примыкающей стены. Слои сердцевины основной стены пересекают слои сердцевины примыкающей стены даже в том случае, если последние имеют приоритет 5.

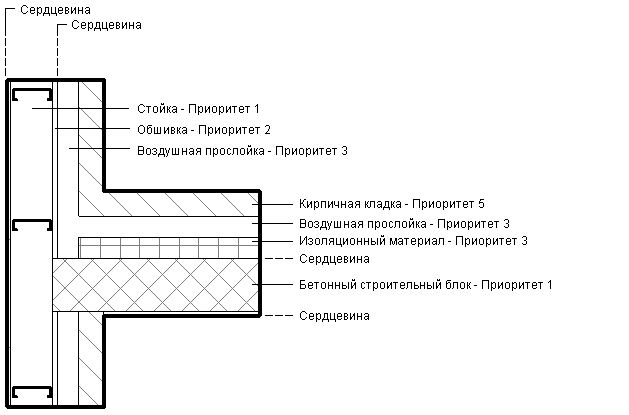

На рисунке показано пересечение слоями, лежащими внутри сердцевины, слоев, обладающих более высоким приоритетом, но лежащих вне сердцевины. Изоляционный слой горизонтальной стены перемещен в сердцевину. Теперь он может пересекать любой слой, лежащий вне сердцевины, независимо от приоритета последнего.
Функции слоев
Поддерживаются следующие функции слоев:
- Структура [1]: слой несущих элементов, поддерживающих стены, перекрытия и крышу модели здания.
- Основа [2]: материал (фанера или гипсокартон), являющийся основой для другого материала.
- Термическая/воздушная прослойка [3]: обеспечивает изоляцию и предотвращает проникновение воздуха.
- Изолирующее покрытие: предотвращает проникновение влаги и ее испарений. Этот слой может иметь нулевую толщину.
- Отделка 1 [4]: этот слой обычно соответствует наружной стороне элемента.
- Отделка 2 [5]: этот слой обычно соответствует внутренней стороне элемента.
