Топотело: создание выемки и ее удаление

Для создания объема выемки в основном топотеле используйте перекрытие, крышу или топотело.

Элементы перекрытия, крыши и топотела, пересекающие топотела, используются для создания объема выемки в основном топотеле. Например, можно разместить элемент перекрытия в топотеле с наклоном, использовать инструмент «Выемка» и удалить объем топотела до пересечения с перекрытием или использовать один из двух перекрывающихся элементов топотела, чтобы создать выемку для парковки.

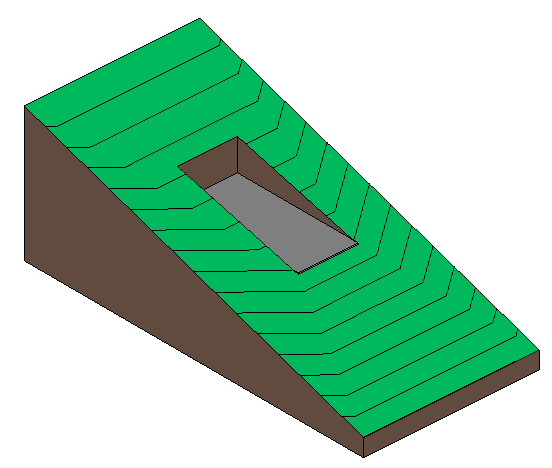

Создание выемки в топотеле с помощью перекрытия

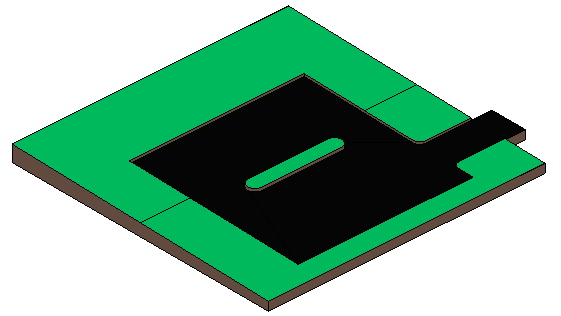

Создание выемки в топотеле для парковки с помощью топотела

Создание выемки в топотеле

1. Выберите топотело с пересекающим его элементом (крышей, перекрытием или топотелом).
2. Выберите вкладку «Изменить | Топотело»«Формирование топотела» (Выемка).
3. Выберите пересекающий элемент, с помощью которого нужно создать выемку.
4. Щелкните ("Изменить").

Удаление выемки из топотела

1. Выберите (основное) топотело с выемкой.
2. Выберите вкладку «Изменить | Топотело»«Формирование топотела» (Убрать выемку).
3. Выберите пересекающий элемент, для которого требуется остановить выемку.
4. Закройте окно предупреждения о перекрывающихся элементах.
5. Щелкните ("Изменить").

Прим.: Сведения об объеме, отображаемые в данных основного топотела, корректируются по мере того, как в элементе производится создание выемок с помощью других элементов.
