Изменение сетки рабочей плоскости

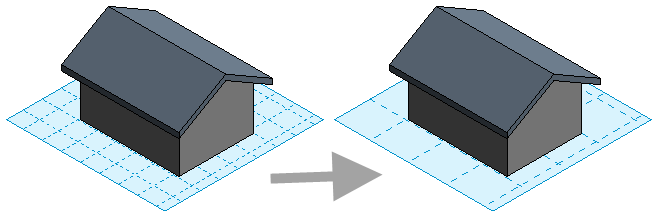

При использовании рабочей плоскости можно изменить интервал для сетки рабочей плоскости и размеры сетки, а также повернуть сетку.

Изменение сетки рабочей плоскости

1. При необходимости нажмите кнопку (Показать) для отображения рабочей плоскости.
   • Вкладка «Архитектура»панель «Рабочая плоскость» (Показать)
   • Вкладка «Конструкция»панель «Рабочая плоскость» (Показать)
   • Вкладка «Системы»панель «Рабочая плоскость» (Показать)
   • Редактор семейств: вкладка «Создать»панель «Рабочая плоскость» (Показать)
2. Выберите рабочую плоскость.
   Прим.: Щелкните край рабочей плоскости, чтобы выбрать ее.
3. Выполните одно из следующих действий.
   • Изменение интервала сетки: на панели свойств введите для параметра «Интервал» требуемое расстояние между линиями сетки.

   • Изменение размера и перемещение сетки: для перемещения сетки перетащите ребро сетки. Для изменения размеров сетки перетаскивайте ручки.

   • Вращение сетки: выберите вкладку «Изменить | Сетка рабочей плоскости»панель «Изменить» (Повернуть) и поверните сетку. Полные инструкции приведены в разделе Вращение элементов.

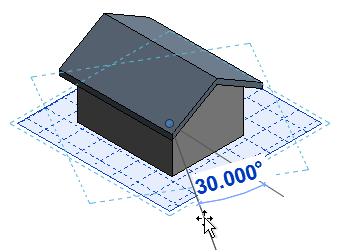

Поворот сетки

При повороте координатной сетки рабочей плоскости новая ориентация влияет на размещение компонентов и параметр построения прямоугольников для стен и линий. Например, если повернуть сетку рабочей плоскости и разместить на ней компонент, ориентация этого компонента будет совпадать с углом поворота рабочей плоскости. При построении цепи стен с помощью параметра "Прямоугольник" стены можно сформировать только в соответствии с ориентацией сетки рабочей плоскости.
