Стыковка арматурных стержней по длине

Можно состыковать выбранный набор арматурных стержней в соответствии с заданными значениями максимальной длины, минимальной длины и положения перепуска.

Стыковка арматуры с помощью команды «Состыковать стержни внахлестку — По длине»

1. Выберите один или несколько наборов арматурных стержней.
2. Выберите вкладку «Изменить | Несущая арматура» панель «Стыковка» и щелкните значок (Состыковать стержни внахлестку).
3. Выберите вкладку «Изменить | Состыковать стержни внахлестку» панель «Стыковка» и щелкните значок (По длине).
4. На вкладке «Изменить | Состыковать стержни внахлестку» панель «Длины» выберите максимальную длину, минимальную длину и положение перепуска. Для переключения между положениями перепуска используйте клавишу пробела.
5. Выберите тип стыка на палитре свойств.
   Прим.: При стыковке по длине положение стыка становится неактивным (помечается серым цветом) и фиксируется посередине.
6. Наведите курсор на любой набор арматурных стержней на виде, чтобы просмотреть стыковку по длине. Для переключения между начальным и конечным положением перепуска можно использовать клавишу пробела.
7. Щелкните, чтобы соединить внахлестку выделенный набор.
8. Состыкованные наборы отображаются в режиме предварительного просмотра. Нажмите кнопку «Готово», чтобы принять состыкованные наборы, или кнопку «Отмена», чтобы отменить изменения.

Прим.: При использовании стыковки по длине исходный выбор не имеет значения, и можно выбрать любые наборы на виде.

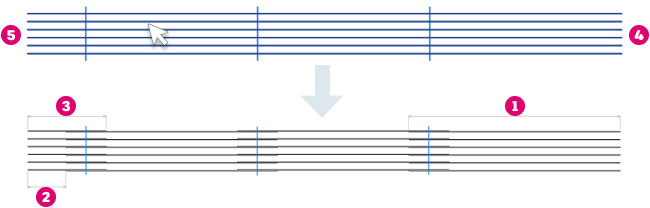

• — максимальная длина
• — минимальная длина
• — положение перепуска
• — начало набора арматурных стержней

В следующем примере показана стыковка по длине с положением перепуска в конце
