Сведения о компонентах сборок болтов, а также поведении болтов, гибких упоров и отверстий в модели.
Болты, анкеры, гибкие упоры и сварные швы представляют собой соединительные элементы. Соединители можно разместить на стандартных субэлементах стальных соединений, но не на пользовательских субэлементах стальных соединений.
При вставке болтов или анкеров в модель выполняется также вставка всего набора болтов, в который помимо текущих элементов входят гайки и шайбы в различных вариациях (сборка болта; например, Г2Ш) и соответствующие отверстия, созданные болтами в элементе. Точно так же при вставке гибких упоров в модель выполняется вставка и сварных швов с подчиненными элементами. Сварной шов можно редактировать как отдельный объект.
Сборка болта
Для каждого типа сборки болта доступно ограниченное количество значений уклона, диаметра и параметров сборки. Эти значения сохраняются в базе данных, и их нельзя изменить.
- Сборку болта нельзя разделить на отдельные части — болты, гайки, прокладки и отверстия.
- Элементы сборки болта (за исключением отверстий, созданных болтами) нельзя выбрать по отдельности.
- Управление отверстиями, созданными сборкой болта, осуществляется сборкой; параметры экземпляров отверстий нельзя отредактировать.
- При копировании входного элемента отверстия, созданные сборкой болта, копируются вместе с элементом, после чего сборка болта больше не управляет ими.
- При удалении отверстий, созданных сборкой болта, удаляется вся сборка.
- При удалении входного элемента сборка болта или гибкие упоры и сварные швы не удаляются вместе с ним.
- Инструменты редактирования Revit нельзя использовать для отверстий, созданных сборкой болта.
- При перемещении входных элементов сборки болтов не перемещаются вместе с ними. Необходимо выбрать оба входных элемента и сборку болта, чтобы перенести их одновременно.
- Между соединенными деталями есть расстояние в 0,5 дюйма, в пределах которого винты не касаются всего комплекта деталей. Эти значения расстояния не могут быть изменены.
- В сборке болта длина болта рассчитывается на основе существующего стандарта, который охватывает:
- толщину шайб и гаек, которые являются частью сборки;
- длину проекции;
- длину захвата.
В базе данных сохранены сопоставления интервалов для значений длин захватов болта, а также фактическая длина используемого болта.
Толщина упаковки сборки.
Длина захвата.
Длина болта.
-

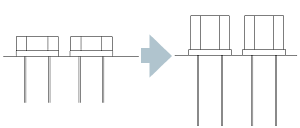

Прим.: Если общая длина превышена, то представление головки болта будет изменено.
- Наборы сборок болтов являются предварительно определенными и не могут быть изменены.
- После создания эскиза шаблона болта его нельзя изменить.
- Нельзя изменить параметры экземпляра сборки болта в режиме эскиза, в режиме редактирования пользовательских соединений или в режиме редактирования вставленных элементов.
