Скрытые линии и бетонные элементы каркаса

Узнайте, как отображаются скрытые на виде бетонные балки и колонны.

Управление отображением невидимых линий бетонных элементов несущего каркаса осуществляется с помощью параметра семейства «Скрытие кромок». Чтобы получить к нему доступ, следуйте инструкциям ниже.

1. Выберите бетонную балку или колонну и перейдите на вкладку «Изменить | Несущий <элемент>»  панель «Режим»  («Редактировать семейство»).
2. Настройте параметр в одном из двух расположений.
   • Найдите параметр «Скрытие кромок» в разделе «Графика» палитры свойств.
   • Выберите вкладку «Создание»панель «Свойства» («Категория и параметры семейства»). Найдите параметр «Скрытие кромок» в разделе «Параметры семейства» диалогового окна «Категория и параметры семейства».

Прим.: Этот параметр доступен только для бетонных несущих балок и колонн.

Следующее соединение в паз под несущим перекрытием демонстрирует, как параметр «Скрытие кромок» влияет на виды. Каждый нумерованный угол в этом разрезе представляет кромку балки, которая может быть скрыта другой геометрией.

В следующей таблице показано, как настройки параметра влияют на эти кромки.

Настройка параметра и описание	Заданный вид в плане

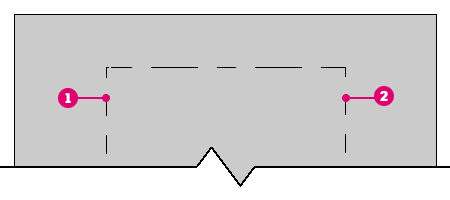

Другими элементами. Отображение кромок элемента, перекрытых другими элементами. На этом виде в плане несущее перекрытие загораживает кромки  и и концы балки, которые обозначаются штриховыми линиями.

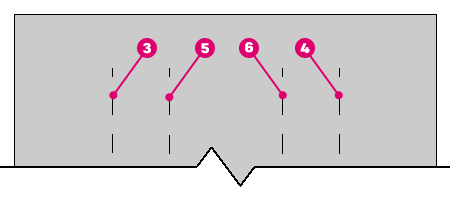

Балкой. Отображение кромок элемента, перекрытых геометрией балки. На этом виде в плане геометрия балки перекрывает кромки , , и балки, которые обозначаются штриховыми линиями.

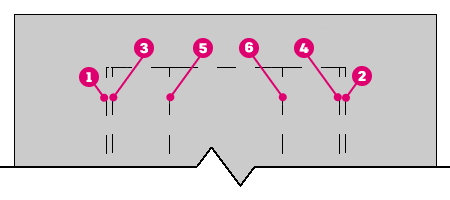

Скрытие всех кромок. Отображение всех кромок элемента. На этом виде в плане все перекрываемые кромки и концы балки обозначаются штриховыми линиями.

Прим.: Увеличьте масштаб вида, если штриховые линии слишком тонкие или совсем не отображаются.
