Узнайте, как управлять ориентацией локальной системы координат для аналитических элементов и панелей.
Чтобы изменить направление оси X аналитического элемента, выполните указанные далее действия.
- Выберите один или несколько аналитических элементов.
Прим.: Можно выбрать элементы по одному или сразу несколько. Если выбрано несколько параллельных элементов, инструмент сначала выровняет ориентацию оси X, а затем позволит изменить ориентацию всех элементов одновременно.
- Выберите «Изменить | Аналитические элементы»
панель «Выровнять ось X»
(Развернуть ось X).
- Ось X будет направлена к другому концу аналитического элемента.

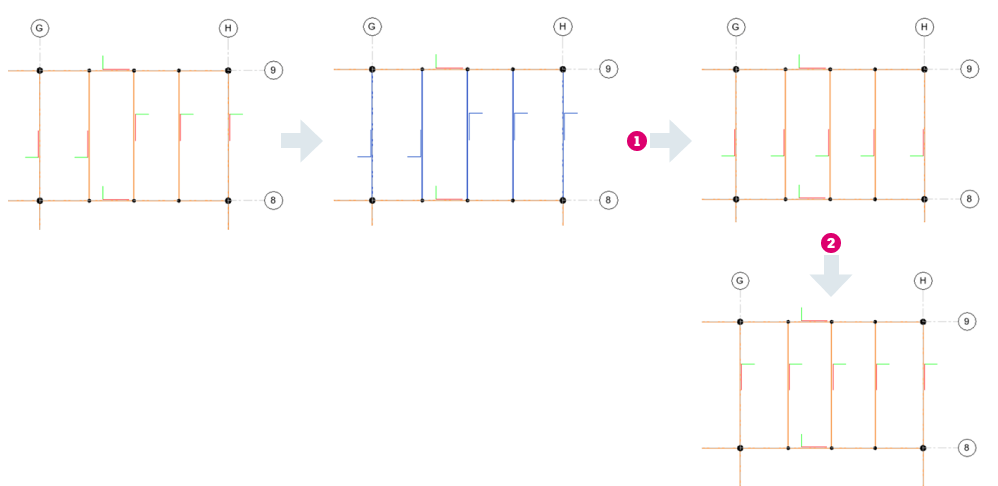

— выравнивание ориентации оси X для нескольких аналитических элементов одновременно.
— изменение ориентации оси X для нескольких аналитических элементов одновременно.
Чтобы выровнять ось Z аналитической панели, выполните указанные далее действия.
- Выберите одну или несколько аналитических панелей.
Прим.: Можно выбрать панели по одной или сразу несколько. Если выбрано несколько параллельных панелей, инструмент сначала выровняет ориентацию оси Z, а затем позволит изменить ориентацию всех элементов одновременно.
- Выберите «Изменить | Аналитические панели» панель «Локальная система координат»
(Развернуть ось Z).
- Ось Z будет направлена противоположно исходной ориентации.
Чтобы выровнять ось Х аналитической панели, выполните указанные далее действия.
- Выберите одну или несколько аналитических панелей.
Прим.: Можно выбрать панели по одной или сразу несколько.
- Выберите «Изменить | Аналитические панели» панель «Локальная система координат» (Выровнять ось X).
- Используйте опорную линию для выравнивания ориентации оси X (
).
- Направление оси X ориентировано в соответствии с выбранной опорной линией (аналитическим элементом или ребром аналитической панели).

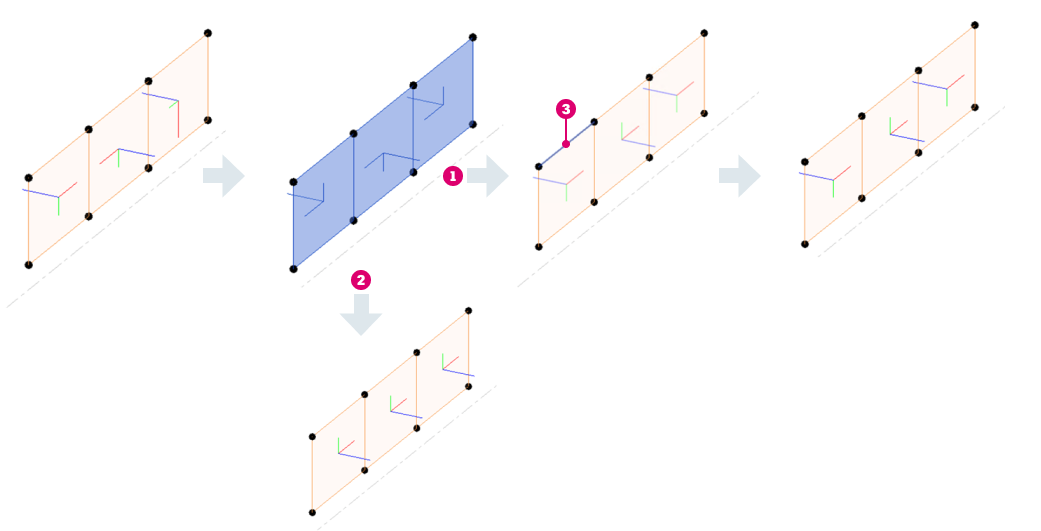

- — выравнивание ориентации оси X для нескольких аналитических панелей одновременно.
- — выравнивание ориентации оси Z для нескольких аналитических панелей одновременно.
- — опорная линия.
