Можно состыковать один или несколько наборов арматурных стержней в выбранном положении или в выбранной опорной линии.
Выбранная опорная линия стыкует все пересекаемые ею наборы арматурных стержней.
- Выберите один или несколько наборов арматурных стержней.
- Выберите вкладку «Изменить | Несущая арматура»
панель «Стыковка» и щелкните значок
(Состыковать стержни внахлестку).
- Выберите вкладку «Изменить | Состыковать стержни внахлестку» панель «Стыковка» и щелкните значок
(Выбрать линию).
- Выберите тип стыка на палитре свойств.
- Щелкайте вдоль любого из изначально выбранных наборов, чтобы состыковать наборы арматурных стержней в этом месте
. Щелкните еще раз, чтобы отменить выбор и удалить существующий стык.
- Или выберите любую опорную линию на виде, чтобы состыковать все пересекаемые ею наборы
.
- При необходимости можно изменить параметр экземпляра положения стыка, чтобы линия стыка находилась посередине или по сторонам длины нахлестки. Нажмите клавишу ПРОБЕЛ для переключения между параметрами положения стыка.
- Состыкованные наборы отображаются в режиме предварительного просмотра. Нажмите кнопку «Готово», чтобы принять состыкованные наборы, или кнопку «Отмена», чтобы отказаться от использования инструмента «Состыковать стержни внахлестку» и продолжить работу.
Стыковка арматуры с помощью команды «Состыковать стержни внахлестку — Выбрать линию»
На 3D-видах выбранная опорная линия проецируется на текущую рабочую плоскость и выдавливается для стыкования наборов. Можно переключить текущую рабочую плоскость до или во время использования инструмента «Состыковать стержни внахлестку», чтобы выбрать подходящую рабочую плоскость.

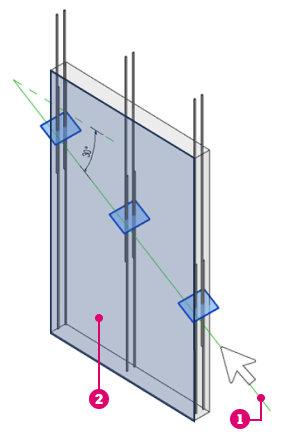

Пример: арматурный стержень внутри стены состыкован путем выбора линии модели , нарисованной в текущей рабочей плоскости :
