Добавление, редактирование или удаление вариантов нагрузки с помощью диалогового окна «Варианты и комбинации нагрузок».
- Выберите «Анализ»
«Аналитическая модель»
(Варианты и комбинации нагрузок).
- Разверните вкладку «Варианты нагрузок».
- Нажмите «Добавить».
- Щелкните в поле «Имя» и измените название варианта нагрузки.

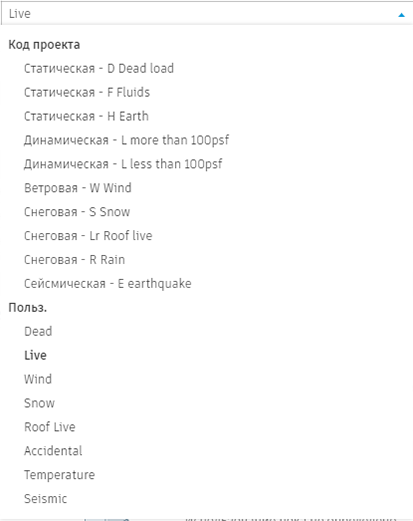

- В столбце «Тип» выберите соответствующий тип нагрузки для варианта нагрузки. Для выбора доступны типы нагрузок, предусмотренные выбранными нормами проектирования, или типы нагрузок, добавленные вручную.
Если требуется выбрать один или несколько вариантов нагрузок из списка, выполните указанные ниже действия.
- В первом столбце установите флажки для каждого варианта нагрузки, который требуется удалить.
Прим.: Чтобы выбрать сразу несколько вариантов нагрузки, щелкните их, нажав и удерживая клавишу SHIFT.
- Нажмите «Удалить».
Прим.:
- Если удаленный вариант нагрузки назначен нагрузке в вашем проекте, появится соответствующее уведомление. Эту операцию можно отменить. Если продолжить удаление, нагрузки, назначенные удаленному варианту нагрузки, также будут удалены. При необходимости эту операцию можно отменить.
- Если удаленный вариант нагрузки используется в комбинации нагрузок, появится соответствующее уведомление. Эту операцию можно отменить. Если продолжить удаление, вариант нагрузки будет удален из формулы комбинации нагрузок.
Варианты и комбинации нагрузок — расширенная конфигурация
Варианты и комбинации нагрузок — нормы проектирования
Чтобы выбрать норму проектирования, выполните указанные ниже действия.
- Выберите «Анализ» «Аналитическая модель» (Варианты и комбинации нагрузок).
- Разверните вкладку «Расширенная конфигурация».
- Выберите регион/страну.
- Выберите норму проектирования.
Список будет обновлен с учетом типов нагрузок, предусмотренных выбранными нормами проектирования.
Типы нагрузок, добавленные вручную, будут по-прежнему доступны. Они отличаются от тех, которые содержатся в нормах проектирования, атрибутом «Источник», указанным во втором столбце таблицы: «Код проекта» или «Пользовательский».
Типы нагрузки

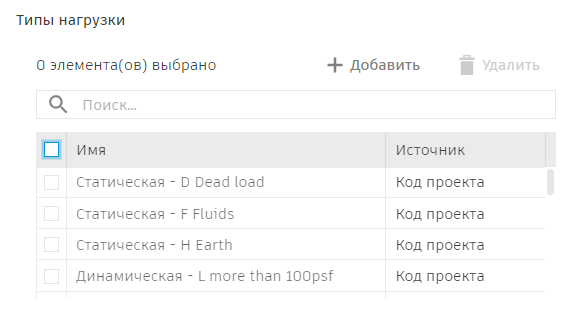

В таблице «Типы нагрузки» на вкладке «Расширенная конфигурация» можно добавлять, редактировать или удалять типы нагрузок. Кроме того, можно проверить типы нагрузок, предусмотренные выбранными нормами проектирования.
- Выберите «Анализ» «Аналитическая модель» (Варианты и комбинации нагрузок).
- Разверните вкладку «Расширенная конфигурация».
- В таблице «Типы нагрузки» нажмите кнопку «Добавить».
- Щелкните в поле «Имя» и измените название типа нагрузки.
Прим.: Можно изменить или удалить типы нагрузок, добавленные вручную. Типы нагрузок, предусмотренные выбранными нормами проектирования, нельзя изменить или удалить. Они обновляются только при выборе других норм проектирования.
Прим.: Для американских пользователей параметры «Имя» и «Тип» могут показаться избыточными. Следует понимать, что они обычно используются в других географических областях, где требуется подробная классификация нагрузки (по категориям) и подтипов (по видам). Каждый подтип допускает применение различных признаков комбинаций.

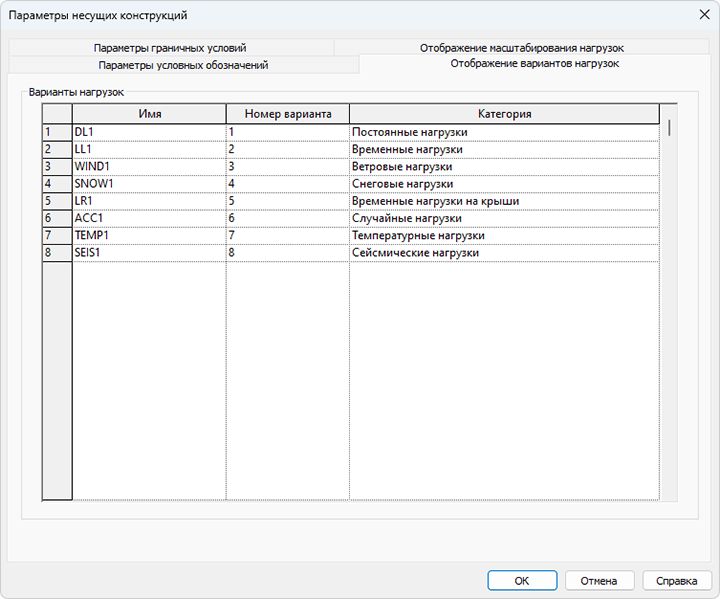

Отображение вариантов нагрузок
Варианты нагрузок можно связать с предварительно заданной категорией.
- Выберите «Анализ» «Аналитическая модель»
(Отображение вариантов нагрузок).
- В таблице «Варианты нагрузок» перейдите к столбцу «Категория» и выберите требуемую предварительно заданную категорию для выбранного варианта нагрузки.
Прим.:
- Настроить представление каждой категории варианта нагрузки можно в диалоговом окне Стили объектов. Здесь также можно добавлять новые подкатегории для вариантов нагрузок.
- Эти настройки можно переопределить в разделе Переопределения видимости/графики для каждого вида.
- Если требуется скорректировать список вариантов нагрузок, используйте диалоговое окно Варианты и комбинации нагрузок. В этом диалоговом окне можно только переименовать варианты нагрузок и назначить каждому из них категорию.
