Архитектурные колонны, несущие колонны и элементы каркаса можно отобразить на виде в плане с помощью указанной секущей плоскости на виде в плане семейства.
- Откройте семейство «Колонна» или «Каркас».
- Выберите вкладку «Создание»
панель «Свойства»
(«Категория и параметры семейства»).
- В диалоговом окне «Категория и параметры семейства» перейдите к группе «Параметры семейства» и установите или снимите флажок «Показывать семейство разрезанным на планах».
Отображение элемента на виде в плане Действия с учетом секущей плоскости, заданной на виде в плане модели снимите флажок параметра без учета секущей плоскости, заданной на виде в плане модели установите флажок параметра Элемент отображается с учетом секущей плоскости, заданной на виде в плане в Редакторе семейств. - Нажмите "ОК".
- Сохранение и загрузка семейства.
Пример архитектурной колонны

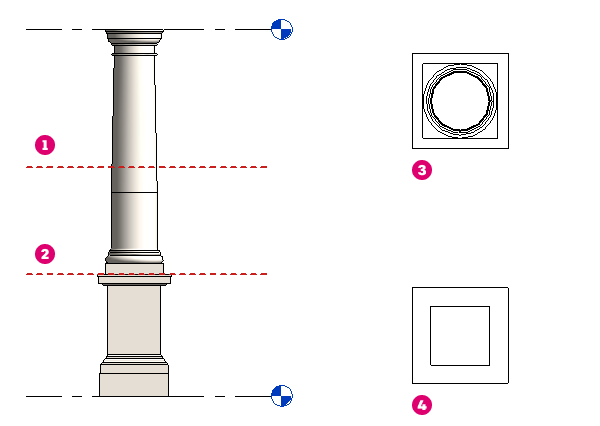

На следующих рисунках представлены различные виды семейства колонн, загруженных в модель. Для наглядности добавлены горизонтальные линии.
В семействе задана секущая плоскость
В модели задана секущая плоскость
Вид в плане колонны в модели с выбранным для семейства параметром «Показывать семейство разрезанным на планах»
Вид в плане колонны в модели с отключенным (флажок снят) для семейства параметром «Показывать семейство разрезанным на планах»
Пример несущей колонны
На следующем рисунке изображена колонна с семейством консольных выступов, для которого установлен (слева) и снят (справа) флажок «Показывать семейство разрезанным на планах». Секущая плоскость вида модели в плане не влияет на отображение колонны, если включен параметр «Показывать семейство разрезанным на планах».
Если этот параметр включен, секущая плоскость в семействе должна быть равна 0, иначе колонны не будут отображаться на сечениях, разрезанных выше секущей плоскости.
Горизонтальная стрелка указывает разрезающую плоскость для видов разреза справа.
