Перенос и синхронизация отметок отдельных деталей и целых сборок для стальных элементов и компонентов соединений стальных несущих конструкций из Advance Steel в Revit.
В Revit они отображаются в виде параметров элементов, синхронизированных из Advance Steel и относящихся к следующим категориям: несущий каркас, несущие колонны, пластины и профили. Такие параметры доступны только для чтения.
При синхронизации с обновленным файлом SMLX в столбце «Изменить» в диалоговом окне «Синхронизация» проверьте, не отличаются ли отметки детали и сборки.
Аннулирование отметок деталей и сборок в Revit
Внесение изменений в стальные элементы в Revit аннулирует синхронизированные с ними отметки деталей и сборок. Чтобы отметки стали действительными, выполните синхронизацию еще раз.
Примеры изменений, которые аннулируют отметки, включая перемещение или удаление стальных элементов, изменение существующих или добавление новых соединений в Revit.
В Revit рядом с аннулированной отметкой отображается значение «Изменено». Для проверки актуальности отметок можно использовать фильтры, спецификации или марки.
Ниже представлены некоторые случаи изменения стальных элементов, которые привели к аннулированию отметок. При использовании фильтра для значения «Изменено» параметров «Отметка отдельной детали» и «Отметка сборки» элементы обозначаются красным.

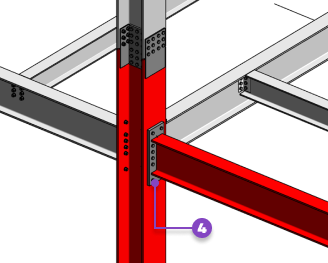

- При изменении длины элемента
аннулируются отметки для колонны и напрямую связанных элементов и соединений.

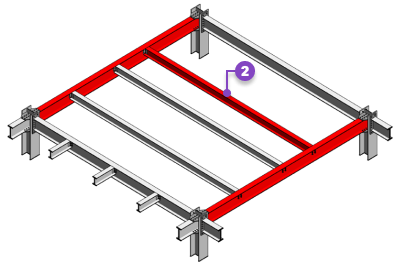

- При перемещении балки
аннулируются ее отметки и отметки напрямую связанных с ней балок, а также отметки компонентов непрямых соединений:
- При применении модификаторов на вкладке «Сталь»
(например, вырез по контуру) или при добавлении новых стальных соединений к элементам:
- При изменении типа или свойств соединения, например при изменении толщины пластины
, аннулируются отметки компонентов соединения и соединенных элементов:
