Редактирование несущего раскоса

Добавив раскос, можно изменять его свойства, регулируя местоположение раскоса на балке.

Положение конечной точки раскоса относительно конечных точек балки можно задать как расстоянием, так и отношением. При изменении положения или длины прикрепленной балки выполняется соответствующая корректировка раскоса в зависимости от выбранных параметров раскоса.

Обратите внимание, что геометрию раскоса можно изменить таким же образом, как несущие балки. Сюда относятся смещения, сокращение и размещение относительно линий привязки.

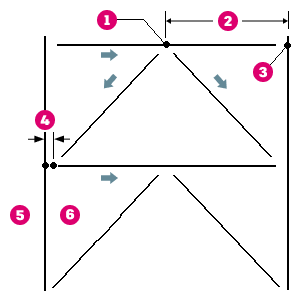

Свойства прикрепления раскоса

Расположение узла конца раскоса.

Расстояние или отношение привязки в начале.

Начало привязки к опорному элементу (конец).

Расстояние или отношение привязки в конце.

Конец привязки к опорному элементу (начало).

Расположение угла начала раскоса.

Изменение свойств раскоса

1. Выберите раскос.
2. На палитре «Свойства» в разделе «Несущие конструкции» выберите «Тип привязки в начале».
   • Расстояние: при размещении начальной точки раскоса на балке это значение указывает расстояние между началом привязки к опорному элементу и начальной точкой раскоса.
   • Отношение: при размещении начальной точки раскоса на балке это значение указывает положение начальной точки на балке в процентах по отношению к длине балки. Например, если отношение равно 0,5, то начальная точка связи расположится строго посередине балки.

   После выбора любого параметра введите значение для параметра «Отношение привязки в начале» и «Расстояние привязки в начале». При размещении начальной точки раскоса на колонне этот параметр недоступен для данного конца раскоса.

3. Выберите значение для свойства «Начало привязки к опорному элементу». Данное значение определяет, от какой точки опорного элемента (балки) следует измерять расстояние или отношение начальной привязки.
   Прим.: Если узел начала раскоса присоединен к колонне или стене, для задания высоты точки можно установить уровень и смещение.
4. Выберите на палитре "Свойства" в разделе "Несущие конструкции" значение "Тип привязки в конце".
   • Расстояние: при размещении конечной точки раскоса на балке это значение указывает расстояние между указанным концом привязки к опорному элементу и конечной точкой раскоса.
   • Отношение: при размещении конечной точки раскоса на балке это значение указывает положение конечной точки на балке в процентах по отношению к длине балки. Например, если отношение равно 0.5, то начальная точка связи расположится строго посередине балки.

   После выбора любого параметра введите значение для параметра «Отношение привязки в конце» и «Расстояние привязки в конце». При размещении конечной точки раскоса на колонне этот параметр недоступен для данного конца раскоса.

5. Выберите значение для свойства «Конец привязки к опорному элементу». Данное значение определяет, от какой точки опорного элемента (балки) следует измерять расстояние или отношение конечной привязки.
   Прим.: Если узел конца раскоса присоединен к колонне или стене, для задания высоты точки можно установить уровень и смещение.
