Перенос результатов расчетов из Revit в Advance Steel

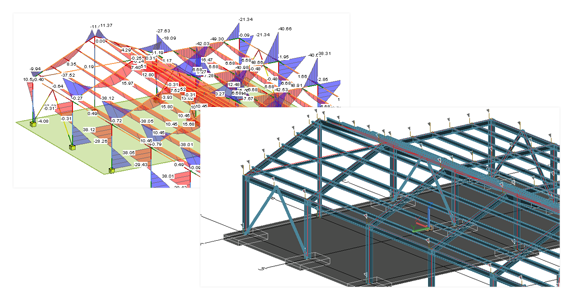

Advance Steel Extension for Revit позволяет переносить результаты расчетов из проекта Revit в модель Advance Steel

Прим.: Для переноса результатов расчета помимо расширения Advance Steel Extension for Revit необходимо также установить Robot Structural Analysis Toolkit. Можно загрузить обе надстройки из Autodesk App Store.

Рабочий процесс

Для переноса результатов расчета используется файл формата .smlx. Необходимо экспортировать модель с помощью Advance Steel Extension.

1. Экспорт модели (или выбранных деталей) из Revit: вкладка «Надстройки» панель Advance Steel Extension Export.
2. Импорт файла SMLX в Advance Steel: вкладка Export & Import панель Revit Import.

На каждом необходимом конце балки будут созданы узлы аналитической модели, содержащие анализы расчета в Revit.

Узлы аналитической модели также можно просмотреть в диалоговом окне Synchronization Advance Steel. В диалоговом окне можно отследить удаление узла, создание нового узла или изменение анализов расчета в каком-либо узле.

В диалоговом окне Synchronization есть фильтр Node, который позволяет отобразить только линии, связанные с узлами. Можно выбрать отображение в двух столбцах, чтобы просмотреть значения силы и момента в узле из файла (File) (SMLX) или модели (Model). Столбцы называются Efforts…-File и Efforts….

Можно добавить столбцы в диалоговом окне:

1. Щелкните правой кнопкой мыши заголовок таблицы.
2. Выберите Add Column Model Efforts...

Различия между файлом формата SMLX и моделью для каждого направления силы или момента можно просмотреть в отдельном диалоговом окне. Его можно открыть, щелкнув три точки в строке синхронизации.

Переносимые данные

Из проекта Revit в узлы аналитической модели Advance Steel переносятся только результаты расчетов для комбинаций нагрузок. Варианты нагрузок не импортируются.
