Неправильное поведение элементов несущего каркаса при наличии уровней или других подобных объектов.

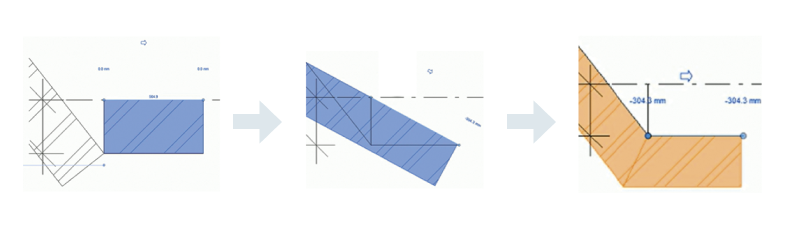

Проблема. Элементы несущего каркаса располагаются неправильно. Это происходит после их определения вдоль линии, рядом с базовым уровнем. Элементы привязываются к базовому уровню, а не к оси, что приводит к неправильному вырезанию элементов.
Причина. Это происходит из-за автоматической привязки элемента несущего каркаса (балки или колонны) к вышележащему базовому уровню, если уровень находится на расстоянии менее 1 фута (304,8 мм) от линии, в которую вставляется объект несущего каркаса.
Решение
- Выберите элемент несущего каркаса (балку или колонну).
- Щелкните правой кнопкой мыши и выберите в контекстном меню «Отсоединить от плоскости».
- Вручную переместите точки, определяющие элемент каркаса, в нужное положение.
