Усовершенствования топотел

Инструменты и функциональные возможности были усовершенствованы для работы с элементами топотел в моделях.

Выемка объема из топотела

Выемка объема из топотела с помощью пересекающего его элемента перекрытия, крыши или топотела. Этот инструмент позволяет создать в топотеле выемку для здания или использовать второе пересекающее топотело в качестве парковки с созданием выемки из первого. Инструмент выемки сокращает потребность в использовании формообразующих элементов для вырезания топотел и последующего размещения перекрытия или аналогичного элемента. Выемка позволяет выполнить это за один шаг с одним пересекающим элементом. При изменении проекта выемки можно удалить.

Создание выемки в топотеле

1. Выберите топотело с пересекающим его элементом (крышей, перекрытием или топотелом).
2. Выберите вкладку «Изменить | Топотело»«Формирование топотела» (Выемка).
3. Выберите пересекающий элемент, с помощью которого нужно создать выемку.
4. Щелкните (Изменить).

Дополнительные сведения см. в разделе Топотело: создание выемки и ее удаление.

Использование шахты на топотеле

В предыдущих версиях проемы для шахт разрезали весь элемент топотела. Теперь нижняя часть шахты учитывается в соответствии с ее положением в топотеле. Элементы шахты используются в сочетании с топотелами и позволяют настроить нижнюю часть шахты в соответствии с условиями моделирования, при этом элемент шахты не будет полностью разрезать элемент топотела.

См. раздел Вырезание проема для шахты.

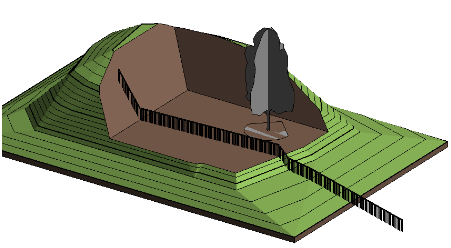

Элементы-основы логических поверхностей

Размещайте элементы-основы на открытых (логических) поверхностях топотела после его вырезания. Логическая поверхность действует как исходная поверхность топотела при размещении элементов, таких как перила или растительность.

Установка базовой отметки от верхней плоскости

При редактировании формы топотела или размещении точек для базовой отметки используется параметр «Верхняя плоскость». Он позволяет задавать и измерять отметки от верхней плоскости топотела. Это упрощает редактирование топоповерхности. Добавить точки можно без вычисления их глубины или положения. Измените значение относительно 0 от текущего положения.

См. разделы Добавление точки для редактирования формы и Изменение формы элемента.

Создание топотела на основе грани формообразующего элемента

Для создания элементов топотела используйте невертикальные грани формообразующих элементов. При изменении формообразующего элемента созданные на их основе элементы топотел можно обновить в соответствии с новой гранью.

См. раздел Создание топотела на основе грани формообразующего элемента.

Сглаживание тонирования топотела

Включение плавного тонирования для улучшенного отображения всех элементов топотела в модели. Этот параметр сглаживает внешний вид топотел, в которых используются следующие визуальные стили: тонированный, заливка, текстуры и реалистичный. Чтобы включить этот параметр, выберите вкладку «Формы и генплан»панель «Создание площадки» Плавное тонирование топотела.

Плавное тонирование топотела отключено

Плавное тонирование топотела включено

См. раздел Плавное тонирование топотела.

Отображение горизонталей при редактировании

При редактировании топотела отображаются горизонтали. При добавлении и редактировании точек и ребер линии горизонталей остаются видимыми, что обеспечивает наглядный просмотр результата в процессе внесения изменений. Видимость горизонталей должна быть включена в зависимости от типа топотела в диалоговом окне «Видимость/графика» вида.

См. раздел Управление отображением горизонталей на топотелах.

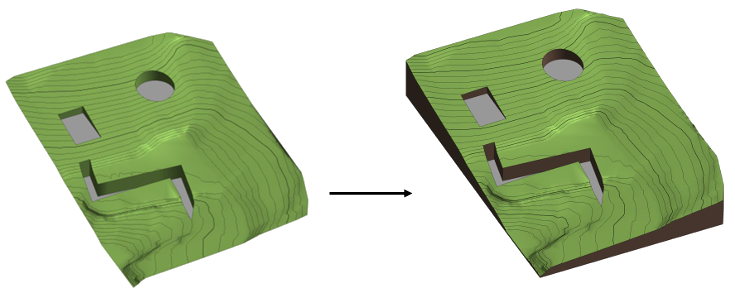

Улучшенное преобразование топоповерхностей

При работе с файлами предыдущих версий, содержащими топоповерхности и основания зданий, после преобразования топоповерхности в топотело основания зданий сохраняются в виде выемок на топотеле.

См. раздел Создание топотела на основе топоповерхности.
