Сопоставление свойств

Свойства можно сопоставлять с пользовательским свойством (UDP), что позволяет записывать в подчиненное пользовательское свойство значения из основного файла, например свойство файла.

Приоритет сопоставления определяет порядок записи свойств в объект Vault. При записи в определенный объект нескольких свойств первым записывается свойство с наивысшим приоритетом.

Примечание.

При сопоставлении пользовательского свойства с тем же свойством файла приоритет имеет пользовательское свойство.
Функция сопоставления текста с числами или датами работает корректно, если языковые параметры на сервере и всех клиентах настроены одинаково. Если настройки не совпадают, значения могут преобразовываться не оптимальным образом и приводить к нежелательному результату. Таким образом, функцию сопоставления текста с числами или датами рекомендуется использовать, только если на сервере и всех клиентах настроены одинаковые языковые параметры.
Для сопоставлений свойств некоторых типов данных требуется одинаковый язык клиента. Дополнительные сведения см. в разделе «Планирование развертывания».

Импорт и экспорт настроек сопоставления

Существует два способа добавления свойства файла в хранилище.

Некоторые определения свойств файлов содержатся в клиенте и уже включены в хранилище.
При добавлении файла в хранилище (если файл должен быть создан) ему назначаются только новые определения свойств. В противном случае для файла создаются только определения свойств, уже заданные в хранилище, что позволяет снизить количество лишних определений или дубликатов свойств.

Доступ к сопоставлению свойств

Выберите Сервис > Управление > Параметры хранилища.
В диалоговом окне Параметры хранилища выберите вкладку Типы поведения.
В разделе Свойства нажмите кнопку Свойства.
В диалоговом окне Определение свойств выберите свойство, которое необходимо отредактировать, и щелкните Редактировать.
Чтобы добавить или удалить сопоставление свойств, выберите вкладку Сопоставление.

Создание нового сопоставления свойств

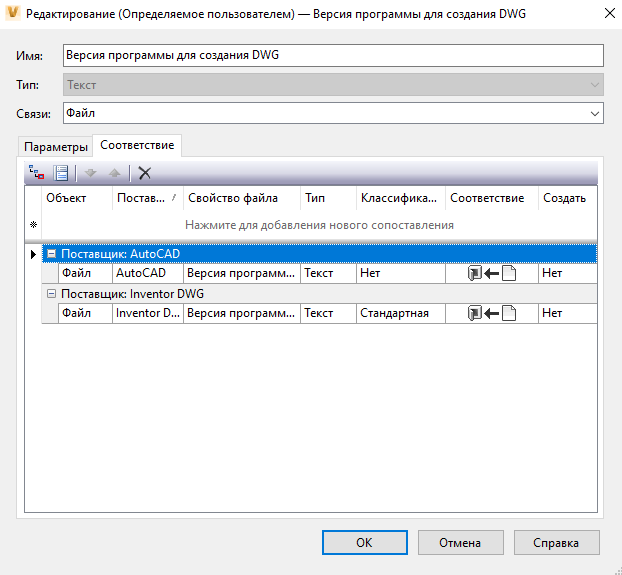

В новом (или текущем) диалоговом окне Свойство выберите вкладку Сопоставление.
Щелкните поле (нажмите для добавления нового сопоставления) под столбцом Объект.
- Объект: выберите объект, с которым требуется сопоставить свойство. Это может быть файл или элемент. У одного свойства может быть несколько сопоставлений как для файлов, так и для элементов, но в этом случае сопоставление производится по отдельности.
- Поставщик: отображает список доступных параметров для выбранного типа объекта. Это могут быть файлы САПР, например чертежи и модели AutoCAD или Inventor, документы Office, файлы PDF и т. д.
- Свойство файла: параметры свойства файла зависят от типа объекта. Если типом объекта является «Файл», можно выбрать свойство файла в файловой системе или в хранилище. Если типом объекта является «Элемент», можно сопоставить только файл, имеющийся в хранилище.

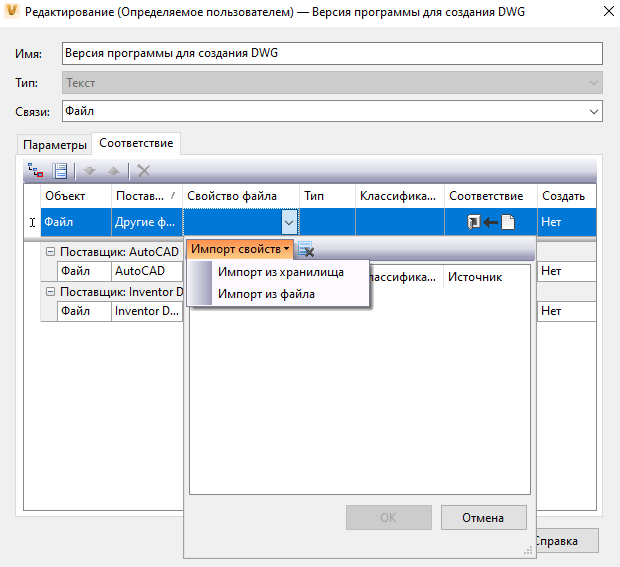

  - Щелкните поле под заголовком «Свойство файла» и выберите команду «Импорт свойств».
  - Выберите импорт свойств из хранилища или исходного файла.
  - В диалоговом окне «Выбор файла» найдите файл, свойства которого требуется импортировать. Нажмите кнопку "Открыть".

    Список Импорт свойств автоматически обновляется с добавлением свойств, доступных для импорта из указанного источника.
  - Чтобы сохранить список импортируемых свойств и создать сопоставление, нажмите кнопку ОК.
  - Чтобы удалить все импортируемые свойства, щелкните значок списка Очистить свойства.
- Тип: определяется на основании выбранного свойства (зависит от типа данных, связанных со свойством файла, например «Текст», «Дата», «Число» и т. д.)
- Классификация: указывает, является ли свойство файла стандартным или дополнительным.
- Сопоставление: информирует Vault о способе передачи и приема данных при обмене ими между свойствами Vault и файлов. Доступные значения:
  - Из Vault в файл
  - Из файла в Vault
  - Двунаправленный
- Создать: определение того, будет ли свойство файла создано в Vault, если оно не существует. Если выбрано направление сопоставления «Из файла в Vault», для этого параметра будет установлено значение «Нет», поскольку свойства в Vault нельзя создавать таким образом.

  Примечание. Если в параметре «Создать» установлено значение «Нет», то нулевое или пустое значение свойства рассматривается как показатель отсутствия свойства в файле. Если в параметре «Создать» установлено значение «Да», в свойство будет записано корректное значение.

  Для атрибутов блоков AutoCAD параметр «Создать» может иметь только значение «Нет».
Примечание. Некоторые поля недоступны для редактирования, поэтому при необходимости внесения значительных изменений в сопоставление может потребоваться удалить его и создать новое.
Нажмите кнопку ОК на вкладке «Сопоставления» для сохранения всех изменений и возврата в диалоговое окно «Редактирование свойства».

Изменение сопоставления свойств

Свойства в верхней части списка имеют приоритет над свойствами в нижней части. Список можно реорганизовать с помощью стрелок «Вверх» и «Вниз» на вкладке «Сопоставление».

Для изменения приоритета сопоставления выберите на вкладке «Сопоставление» свойство, приоритет которого требуется изменить, и щелкните стрелку Вверх или Вниз.
Нажмите ОК для сохранения внесенных изменений и возврата в диалоговое окно «Определения свойств».

Примечание. Подчиненное свойство — это свойство, получающее свои значения от других сопоставляемых с ним свойств. Сопоставленные свойства (основные свойства) записывают значения в подчиненное свойство.

Синхронизация сопоставленных свойств для чертежей Inventor

Настройте способ синхронизации сопоставленных свойств для чертежей Inventor из клиента Vault Client в Inventor.

По умолчанию чертежи обновляются с помощью сервера Inventor Server. Это означает, что если требуется обновить документ, его необходимо открыть в Inventor. Чертежи Inventor можно обновлять с помощью тега:

<add key="UpdateDrawingDocINV" value="1"/>

Тег находится в файле XML конфигурации в папке установки Vault (C:\Program Files\Autodesk\Vault Professional <год>\Explorer\Connectivity.VaultPro.exe.config). Правда при использовании этого тега производительность синхронизации снижается.

Если требуется обновить чертежи Inventor более ранней версии, для UpdateRevBlockMigrateLatestINV также необходимо установить значение «Истина».
